1、多电源的连接

　　注：如果采用的是电源&总线分接器模块，则两个电源&总线分接器模块之间的连接请参考电源&总线分接器模块安装接线。

　　以下介绍的两个墙装式系统电源之间的连接方式：

　　对于多楼层住宅（如复式楼或多层别墅）或安装智能产品较多的情形，可采用双电源或多电源供电方式。如下图所示：8芯通讯总线中的4、5号线是12V电源线，7、8号线是信号线，应在楼层之间总线连接处把4、5号线断开，只连接7、8号线，这样每个系统电源只为其所在楼层的产品提供工作电源，但每层楼之间的信号可以通过7、8号线通讯。

图1、双电源总线连接示意图

　　注意事项：

　　如果系统中安装了多电源，需要将12口总线分接器的“NET2”端口和另一总线分接器的“NET1”端口的“H”和“L”对应连接即可，相当于只连通总线的信号线。如下图所示的就是不同电源子系统的总线分接器之间的连接示意图：

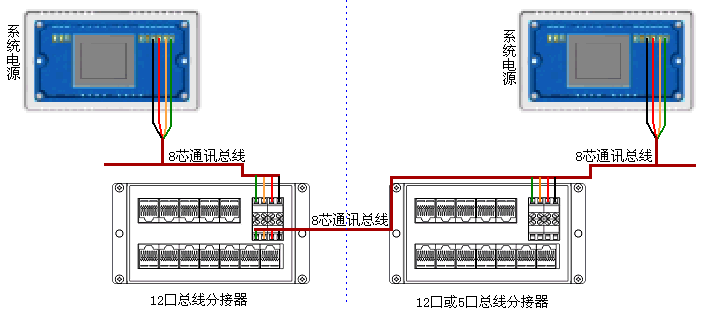

图2、基于总线分接器的双电源总线连接示意图

• 总线分接器“NET1”端子排的“H、L、AC（+、-）”需要对应接入系统电源端子的“H、L、OUT（+、-）”。
• 5口总线分接器只有非电气隔离式一种型号，而12口总线分接器分为电气隔离和非电气隔离两种型号。多楼层、安装了多电源的超级用户，还可以选择带电气隔离的12口总线分接器：如果系统中有两个系统电源则只需要一个电气隔离式的12口总线分接器，以此类推，再多一个系统电源则再增加一个电气隔离式的12口总线分接器。
• 单电源供电系统无需采用电气隔离式的总线分接器，只有安装双电源或多电源的系统，才需要选用电气隔离的12口总线分接器，目的是在不同电源供电子系统之间实现完全的电气隔离。当然，也可以全部采用非电气隔离的总线分接器，功能完全不受影响。

返回

2、三相电源的连接
　　对于住宅电源进线是三相电源的特殊情形，如果系统电源接入L1相，这时接入L2、L3两相的白炽灯在调光时会出现灯光闪烁现像，解决的方法有以下三种：

• 方法一：所有的照明灯具用同一相电源供电，系统电源接在同一相照明电源上；
• 方法二：系统电源和需要调光开关的负载接在同一相电源上；不需要调光的灯具可以接在另外两相电源上，用继电器型智能开关控制；
• 方法三：在每一相上接入一个系统电源，由该系统电源供电的智能开关的负载电源相线与该系统电源接入的相线相同（即“系统电源－智能开关－开关负载”都处于同一相线上）。如下图所示，在系统电源之间的总线连接处断开4、5号线，只连接7、8号线：

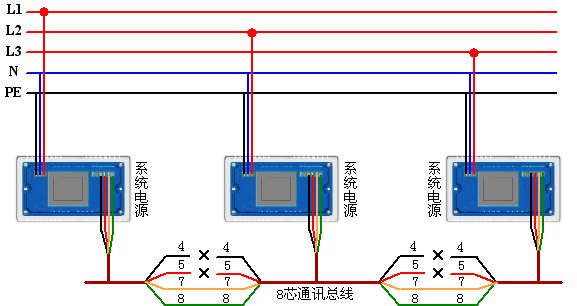

图3、三相电源总线连接示意图
