总线分接器分有5口输出和12口输出两种规格，它们分别采用标准86和146底盒安装。（注：电源&总线分接器模块也提供有12个总线接口）

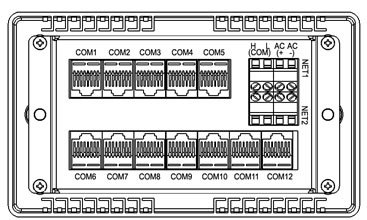

图1、12口总线连接器背面示意图

图2、5口总线连接器背面示意图

　　 总线分接器就是把从系统电源引出来的系统总线分接到各个智能产品，使系统总线的布线变得简单和易于维护。在实际的应用中，可以从总线分接器往每个房间拉一条总线，然后同一房间内相邻安装的智能产品可通过智能开关的总线扩展接口（COM2）连接即可。注：如果COM2为6P4C的传感器接口，则无法通过其扩展总线连接；另外，同一支路扩展连接的智能产品数量不宜超过3个（扩展连接的产品不要包含集中驱动器，每个集中驱动器应独占一条总线分支），否则有可能导致末端产品供电不足，而且如果该支路上某产品接触不良，会影响后面产品的通讯——对于某房间安装的智能产品超过3个的情况，建议该房再装一个5口的总线分接器。如下图所示：

图3、电源&总线分接器模块扩展连接墙装式12口或5口总线分接器示意图
