九、集中驱动器（组合式）安装接线

　　 集中驱动器（组合式）采用标准导轨式安装方式，它由底座、基础驱动模块、扩展驱动模块三部分组成。底座采用导轨式卡接安装，基础驱动模块和扩展驱动模块通过接插件和活扣与驱动器底座连接。

　　集中驱动器具有两个通讯总线接口：COM1为固定的通讯总线接口（8P8C），COM2为扩展通讯总线接口（8P8C）。将水晶头插入任一通讯总线接口即可。

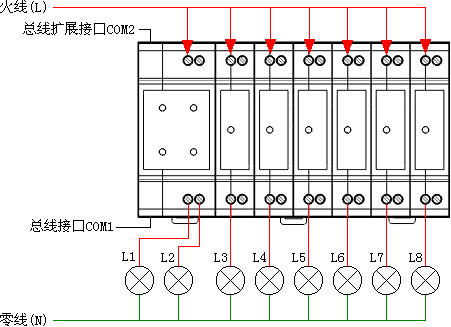

　　驱动模块负载接线端子的接线原则是：上进下出，即上端为火线进线，下端为负载驱动出线。其中每个基础驱动模块有两路继电器驱动输出，每个扩展驱动模块有一路可控硅或继电器驱动输出。每个集中驱动器底座可以安装一个基础驱动模块和六个扩展驱动模块，共八路负载驱动输出 。
