十六、日程管理器安装接线

　　日程管理器有两个通讯总线接口：COM1为固定的通讯总线接口（8P8C），COM2为扩展通讯总线接口（8P8C）。将水晶头插入任一通讯总线接口即可。

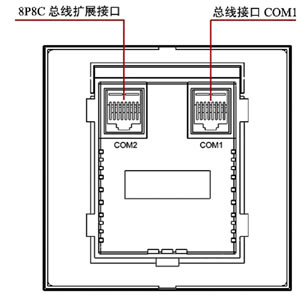

图1、日程管理器(墙装式）背面接线示意图

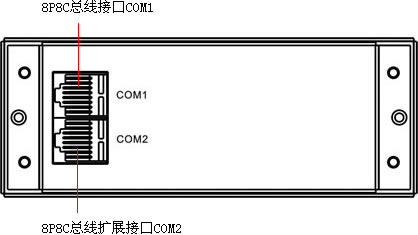

图2、日程管理器模块（安装于弱电箱内）背面接线示意图

　　技术规格
　 （1）型号：CRM-RC20/C（墙装式）；CRM-RC20/M（模块式－安装于弱电箱内，占用1U模块位）
　 （2）外观尺寸（墙装式）：86mm×86mm×35mm
　 （3）固定螺丝孔距（墙装式）：60.3mm(底盒深≥45mm)
