1、模块简介
2、模块安装接线方法及示意图
3、模块参数设置
4、利用模块WiFi接入家庭路由器的设置方法
5、设备名称的修改设置
6、推送手机音乐的操作方法
7、模块技术规格
科力屋智能音乐推送模块支持苹果 Airplay，标准 DLNA 和 QQ 音乐的 QPlay 功能，支持WIFI或网络直连的方式连接互联网，实现手机或平板音乐的快速推送，推送的音乐作为科力屋背景音乐模块的外接音源输入。主要的功能特点如下：
1、没有音乐推送，打开背景音乐系统则自动打开SD卡上预存的音乐曲目
2、模块能够自动识别有音乐推送或音乐推送结束
3、可以设置识别有音乐推送后自动开启目标地址背景音乐系统并且切换到本模块所接音源
4、可以设置识别没有音乐推送后自动关闭目标地址背景音乐系统并且切换到原来音源
(1)、音乐推送模块的AU1、AU2为两个3.5mm音频输出口（内部并联），推送的音乐作为背景音乐模块的外接音源输入AU2（因为背景音乐模块的音源输入口AU2内置音频信号自动检测功能，可应用于需要自动开启背景音乐的场景，比如音乐推送、第三方的语音提示等）。
(2)、音乐推送模块可通过RJ45 LAN口与家庭路由器连接，也可通过WIFI连接（需要进行设置，见WIFI设置说明）。

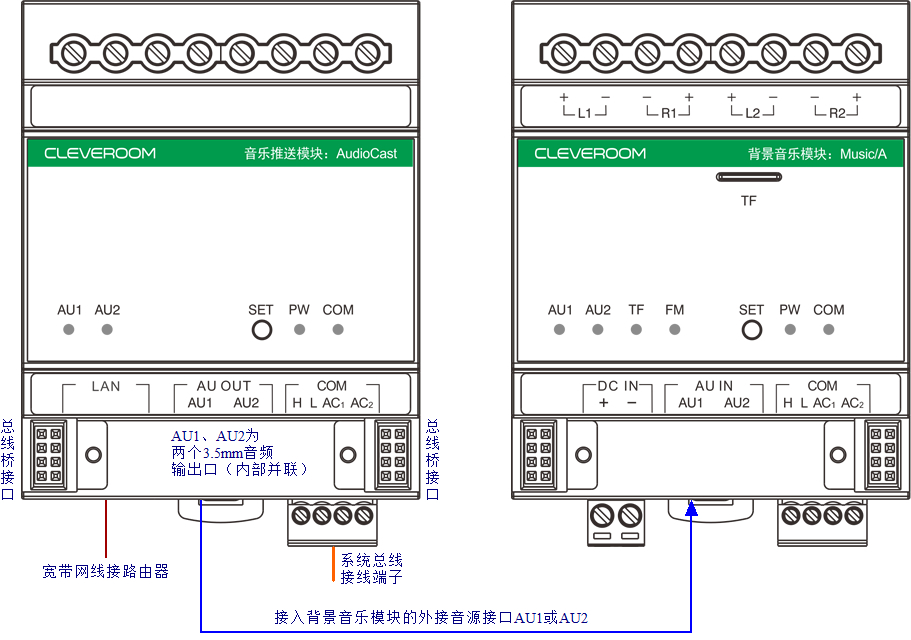

图1、科力屋音乐推送模块与科力屋背景音乐模块连接示意图
通过设置，只要手机/平板上的音乐（可以是手机本地歌曲或互联网音乐）一推送，目标房间背景音乐就自动打开（注意：自动打开！），不想听了（结束推送），将自动关闭该房间背景音乐并切换到TF卡音源，便于后续智能面板或APP打开背景音乐时，不需要再切换音源就可以直接播放TF卡中的音乐。人性化、智能化、业界最少操作步骤立刻享受背景音乐。

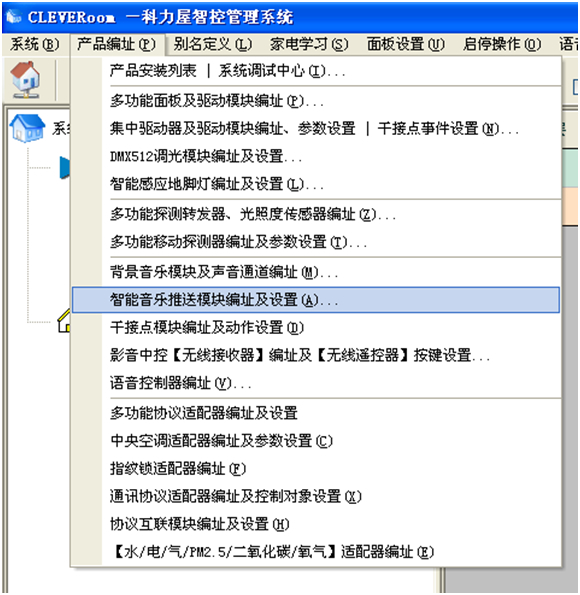

图2、进入智能音乐推送模块设置界面

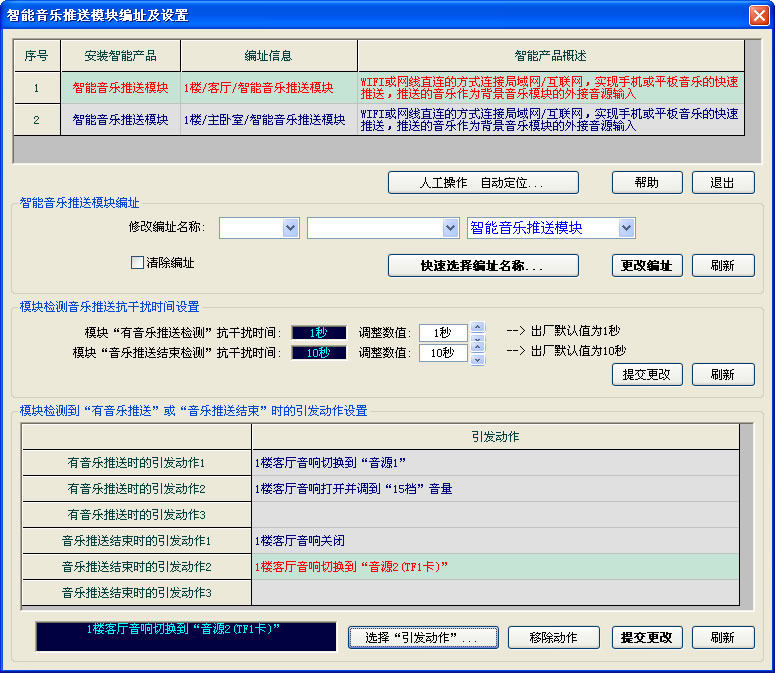

图3、智能音乐推送模块设置界面
本模块支持WIFI或网络直连的方式连接互联网，如果已经采用网线直连接入（推荐采用该方式），则可以无需选择WIFI接入。音乐推送模块WIFI接入家庭的流程如下：
(1)、通过手机找到推送模块的WIFI热点并接入该热点

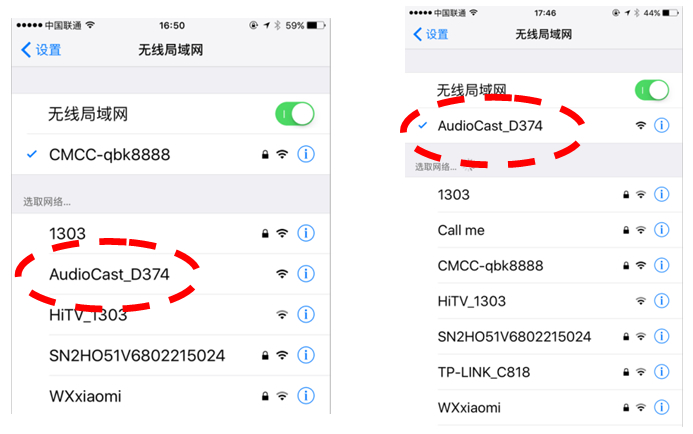

图4、通过手机找到推送模块的WIFI热点并接入该热点
(2)、通过浏览器输入10.10.10.254进入WIFI设置界面，将模块接入家庭路由WIFI系统

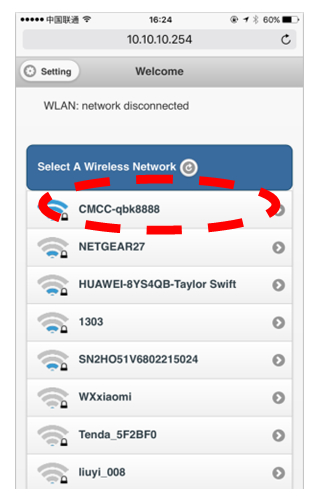

图5、通过浏览器输入10.10.10.254进入WIFI设置界面，将模块接入家庭路由WIFI系统
(3)、恢复手机登录家庭路由器WIFI系统
如果一个系统装有多个音乐推送模块，为了保证推送时不混淆，需要给模块重新命名，模块重命名方法如下：
（一）Android手机修改设备名称方法：
(1)、首先将手机的WIFI连接改为推送模块的WIFI热点，然后通过浏览器输入10.10.10.254进入WIFI设置界面后，点击“Setting”按钮进入设置界面（以默认英文界面为例），再点击“Network”菜单进入网络设置界面，选择“选择Change device name”按钮，修改模块名称。如下图所示：

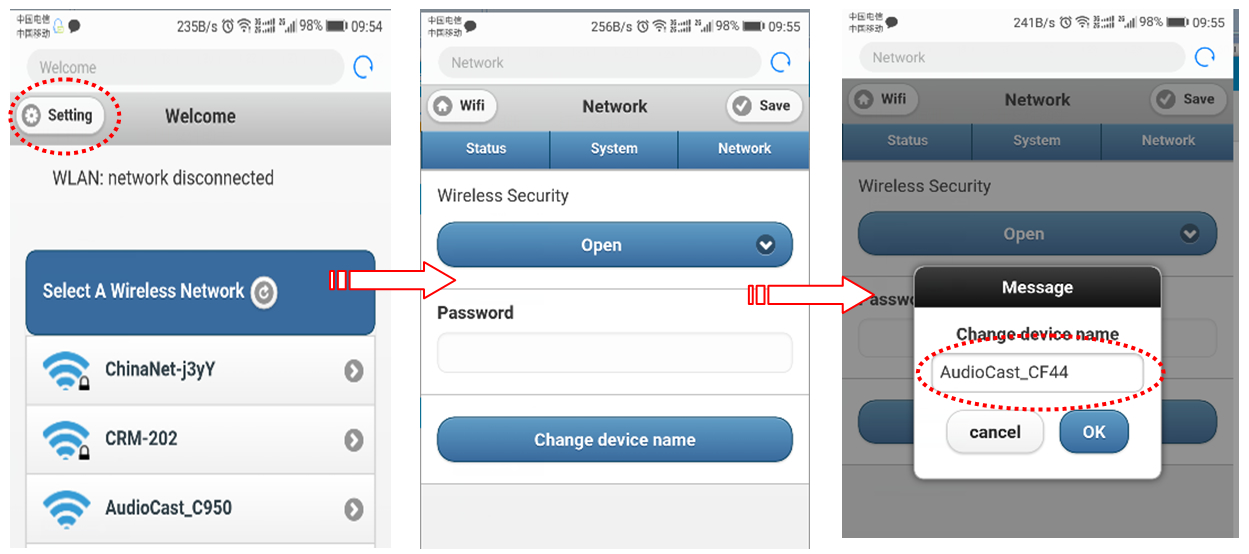

图6、Android手机修改设备名称方法
(2)、修改完模块名称后按“Save”按钮保存退出，恢复手机登录家庭路由器WIFI系统。
（二）苹果手机修改设备名称方法：
(1)、利用苹果手机，在APP Store搜索AudioCast并安装

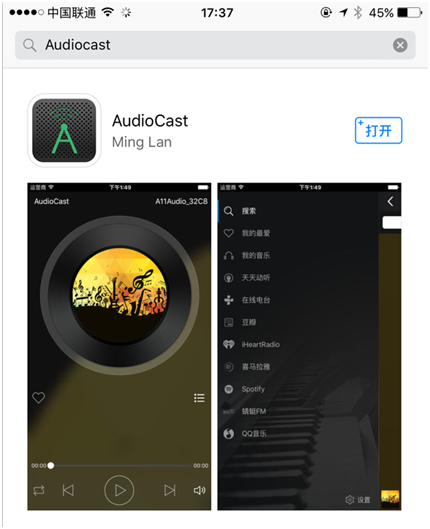

图7、利用苹果手机，在APP Store搜索AudioCast并安装
(2)、运行AudioCast，按照如下提示设置即可

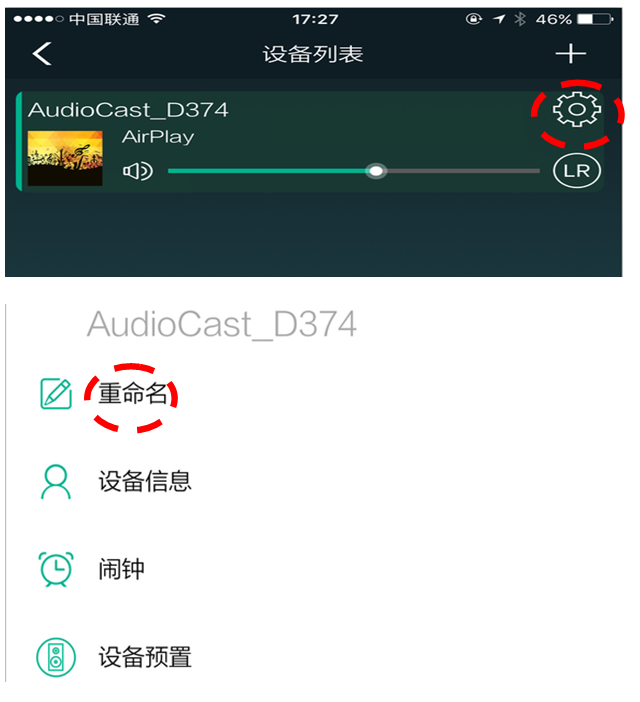

图8、运行AudioCast，按提示进行模块重命名
苹果手机推送例子：
(1)、下载QQ音乐播放APP
(2)、打开QQ音乐APP，选择目标曲目后推送到目标音乐推送模块

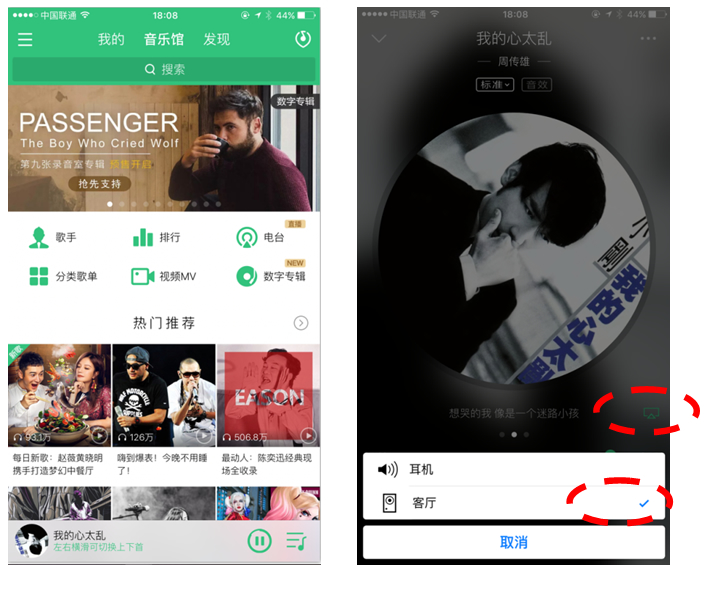

图9、推送手机音乐的操作方法
(1)产品型号：CRM-AudioCast
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：110mA-200mA(取决于推送音乐的音量大小)
(4)CAN总线接口：提供一路总线接线端子，并提供两个总线桥接口，插接总线桥接件，可快速连通相邻模块的总线，极大提升接线效率和电箱美观度
(5)RJ45网络口：1个（模块经Wifi或网线直连的方式连接局域网/互联网，实现手机或平板音乐的快速推送，推送的音乐作为背景音乐模块的外接音源输入AU1或AU2）
(6)音频推送输出口：两个3.5mm音频输出口（内部并联）
(7)外观尺寸：73mm×100mm×70mm
(8)安装方式：卡轨式
