1、概述
提供两种工作模式：（1）协议控制第三方设备；（2）协议对接第三方面板。
说明：两种模式只能选其一，不能混用，即对接第三方设备和对接第三方面板，不能共用同一个多功能协议适配器，且要求各设备或面板的通讯波特率、校验模式一致。
（1）、协议控制第三方设备
可以对接控制第三方8或16个总线型<485/232/Modbus>设备，提供强大而且灵活的设备控制、设备状态查询和设备状态反馈预置一体化功能。系统集成商可以自主轻松整合第三方的总线型协议类电动窗帘/窗户、晾衣架、背景音乐、新风、地暖、安防主机、投影仪、功放、蓝光机、PM2.5/CO2/温度/湿度/甲醛监测设备，等等，让系统集成变得轻松自如。
（2）、协议对接第三方面板
可以对接第三方8或16个总线型<485/232/Modbus>面板，每个面板最多可以对接8个按键，提供强大而且灵活的面板控制、面板按键状态查询和反馈预置一体化功能。
2、接线示意图

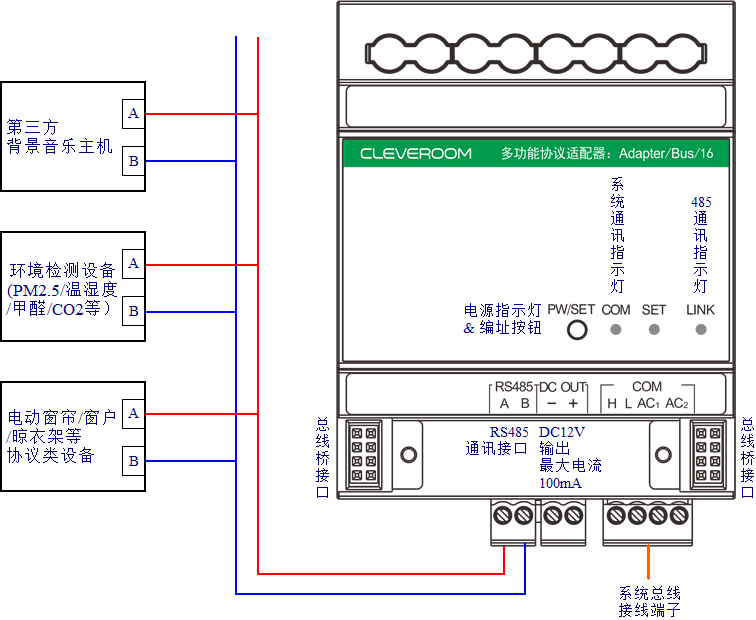

图1、多功能协议适配器对接控制第三方485设备接线示意图
图2、多功能协议适配器对接第三方485面板接线示意图
注：
（1）、多功能协议适配器对接的面板没有品牌要求，只要对方提供协议即可
（2）、第三方面板的供电需要独立的电源供电，不能利用科力屋的系统电源供电
（3）、理论上单个多功能协议适配器最多可以对接8或16个面板（每个面板最多对接8个灯控按键），灯控面板和地暖、空调面板可以同时接入
（4）、第三方面板的拨码或MODBUS地址拨码不能一样，否则会出现不可预测的后果
（5）、接入同一个多功能协议模块的所有面板，其485通讯属性（如波特率、校验模式等）必须完全相同
3、技术参数
(1)产品型号：CRM-Adapter/Bus/8；CRM-Adapter/Bus/16
(2)工作模式：协议控制第三方设备；协议对接第三方面板。 说明：两种模式只能选其一，不能混用，即对接第三方设备和对接第三方面板，不能共用同一个多功能协议适配器，且要求各设备/面板的通讯波特率、校验模式一致。
(3)协议控制第三方设备的控制路数：8/16路总线型<485/232/Modbus>设备控制以及状态反馈处理（包括总线型协议类电动窗帘/窗户、晾衣架、背景音乐、新风、地暖、安防主机、投影仪、功放、蓝光机、PM2.5/CO2/温度/湿度/甲醛监测设备、智能空开、温控面板，等等）。如果是对接智能空开，则每个空开的每个参数占用一路控制路数。
(4)协议对接第三方面板的数量：可以对接第三方8/16个总线型<485/232/Modbus>面板，每个面板最多可以对接8个按键，提供强大而且灵活的面板控制、面板按键状态查询和反馈预置一体化功能。
(5)工作电源：AC12V-15V，或DC15V-24V
(6)工作电流：≤30mA
(7)CAN总线接口：提供一路总线接线端子，并提供两个总线桥接口，插接总线桥接件，可快速连通相邻模块的总线，极大提升接线效率和电箱美观度
(8)485通讯接口：1
(9)外观尺寸：73mm×100mm×70mm
(10)安装方式：卡轨式
