八、分布式驱动模块安装接线

　　分布式驱动模块含4×5A（阻性负载）继电器输出＋四路干接点输入, 可以驱动四路小功率灯具等负载（灯控接线和传统四键开关一样）或驱动两路电动窗帘（驱动两个220V交流电机），并可以接入4路普通开关按键或传感器干接点信号，极大简化布线，提升系统性价比。

　　特别说明：
　　分布式驱动模块所接的负载每路不能超过所规定的额定电流；如果负载为电子灯具（如：节能灯、日光灯、LED灯等），每路建议不超过1盏，对于超过1盏且小于20盏的灯组，必须在控制回路中串接入浪涌电流抑制器；另外，LED灯带请不要用分布式驱动模块控制。
　　如果不遵守以上规范，有可能会严重损伤分布式驱动模块的继电器或缩短继电器的寿命（因为LED灯具或LED灯带的瞬间启动电流非常大）。

1、安装接线

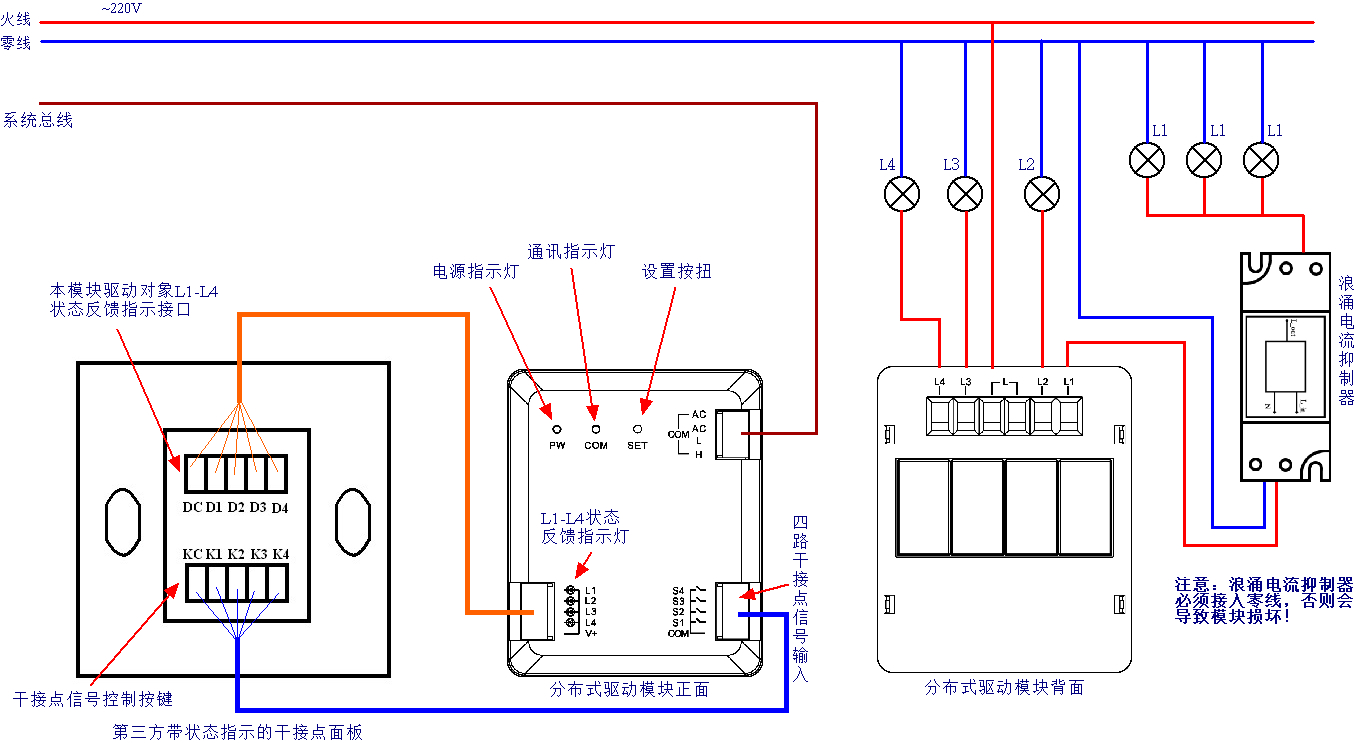

分布式驱动模块安装接线示意图
（可放置到86底盒内，底盒深度>45mm，越深越好）
