LED调光电源选配指导

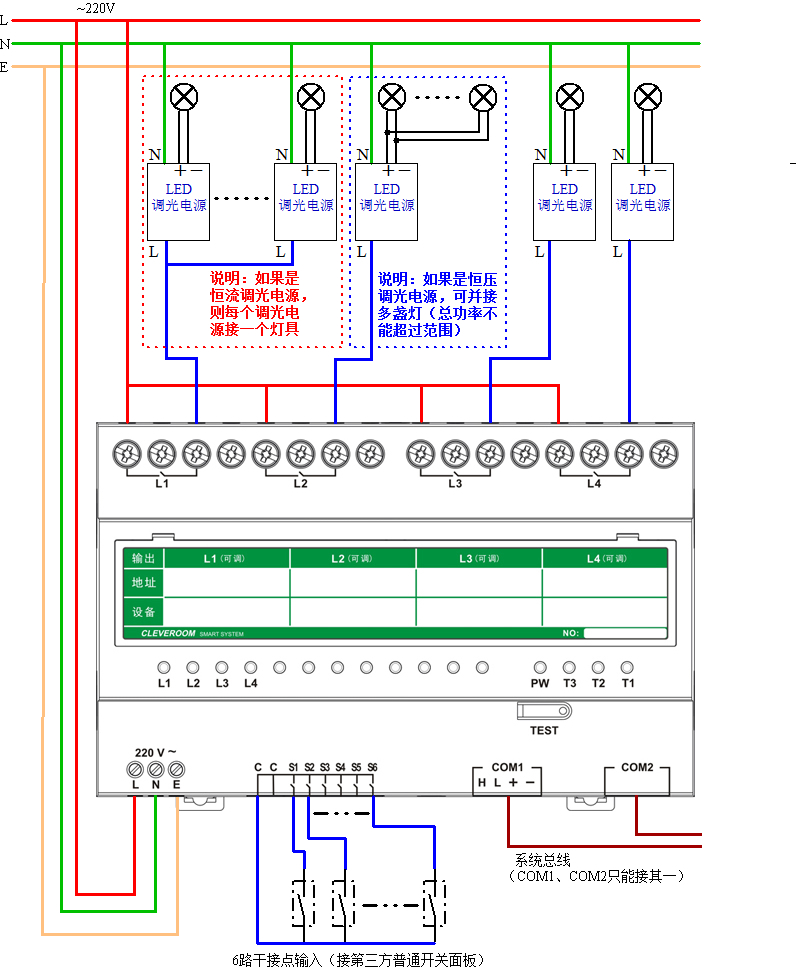

4路集中驱动器（CRM-QD/4K）控制LED灯（可调光）时的接线

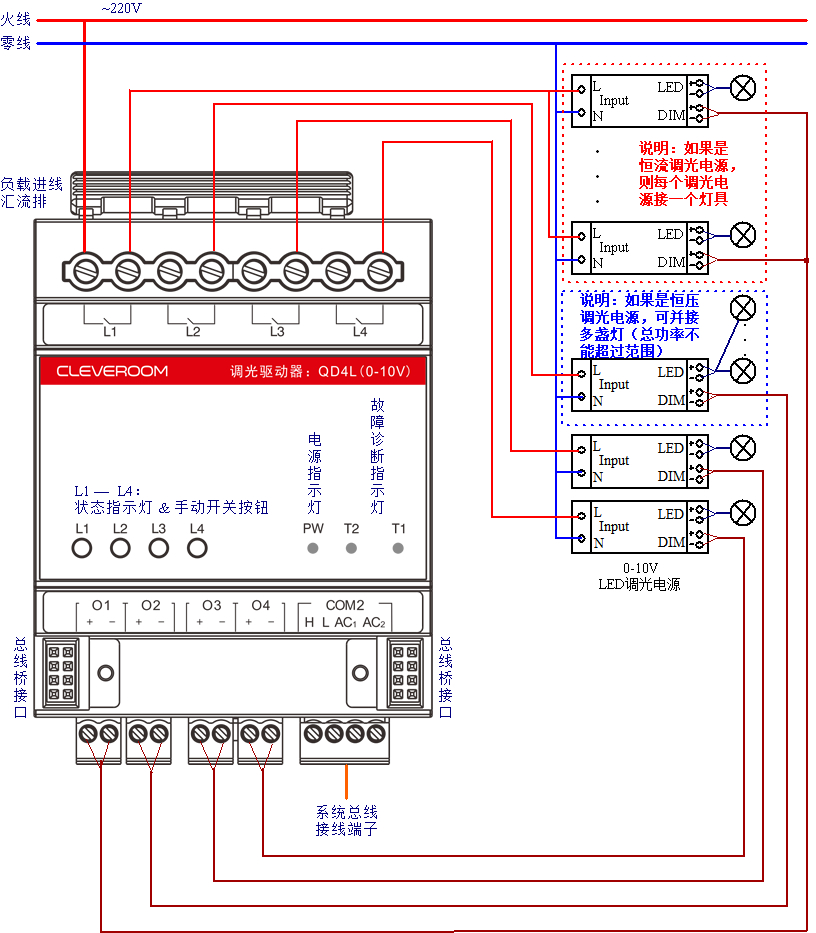

4路集中驱动器“CRM-QD/4L(1-10V)”控制LED灯（可调光）时的接线
二、LED调光电源的选配方法
理论上任何一款LED灯具都可以实现调光，而市面上LED灯具以及调光电源种类繁多，如何让自己选择的LED灯具具有完美的调光效果，这就是LED灯具与调光电源的匹配问题（可能需要舍弃灯具原配驱动电源），科力屋根据用户体验以及实际测试，总结一些匹配方法，供经销商、工程商参考设计。
LED灯具与调光电源选配步骤如下：
1、首先确定LED灯具工作参数（即灯具最亮状态下直流工作电压和电流与功率）,确定方法如下：
1.1、根据LED灯具原铭牌参数确定LED灯具工作参数
 |
 |

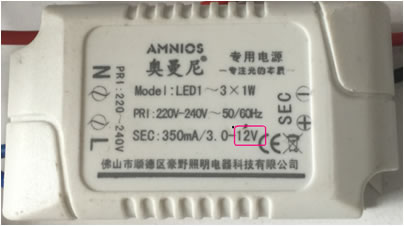

如上图所示，其驱动的灯具工作电压为12V，电流=350MA，功率=3W |

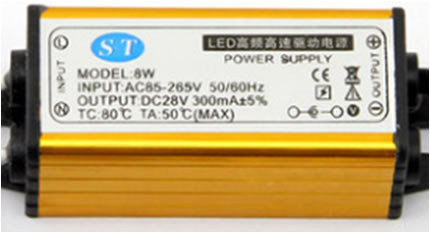

如上图所示，其驱动的灯具工作电压为28V，电流=300ma，功率=6W |

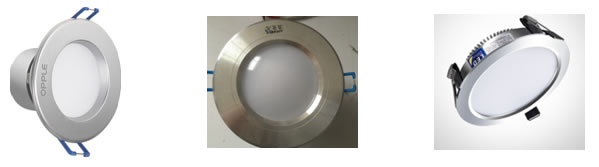

1.2、没有铭牌可根据灯珠个数大概确定LED灯具工作参数
 |
 |
 |
如右图所示，其
工作电压=灯珠个数*4=7*4=28V 电流=300—350MA均可，功率=7W |
如右图所示，其工作电压=灯珠
个数*4=9*4=36V 电流=300—350MA均可，功率=9W |
如右图所示，其工作电压=灯珠个数*4=4*4=16V 电流=300—350MA均可，功率=4W |
1.3、如果既看不到灯珠也没有铭牌，也可根据要求卖家提供灯具工作参数，如下图灯具往往看不到参数
2、选择合适的调光电源
LED灯具电压、电流以及功率参数确定以后就可以选配适当的调光电源，首先要确定采用怎样的调光模式，目前科力屋有两种调光模式：可控硅调光和1—10V调光模式，相对应的产品是CRM-QD/4K集中驱动器，以及CRM-QD/4L(1-10V)集中驱动器。可控硅调光接线相对简单，而1—10V调光效果略好于可控硅调光，并且1-10V调光电源价格也略高，用户可根据需要自己选配。
2.1、可控硅调光模式的调光电源选型(根据电压、电流和功率来对照选型，以下只是建议型号，更多型号可自行参照选择）
灯具电压范围 |
调光电源型号 |
输入电压 |
输出电流 |
输出电压 |
输出功率 |
调光模式 |
备注 |
13-20V(DC) |
DIM6001(上海欧切斯) | 40-240V(AC) | 350MA | 3-18V | 1-6W | 可控硅（恒流） | 一个调光电源接一盏灯 |
13-50V(DC) |
EUP18T-MC-0(上海欧切斯) | 40-240V(AC) | 350MA | 3-48V | 18W | 可控硅（恒流） | 一个调光电源接一盏灯 |
| 13-40V(DC) | EUP30T-MC-0(上海欧切斯) | 40-240V(AC) | 350MA | 3-40V | 30W | 可控硅（恒流） | 一个调光电源接一盏灯 |
| 12V(DC) | DIM108H-12(上海欧切斯) | 40-240V(AC) | 2.5A | 0-12V | 30W | 可控硅（恒压） | 一个调光电源可并接多盏灯 |
注意：恒流调光电源需要一个调光电源接一个灯具，恒压调光电源一个调光电源可驱动多个同类型灯具（累加功率不能超过调光电源最大功率）。
2.2、调光模式（1—10V)的调光电源选型((根据电压、电流和功率来对照选型，以下只是建议型号，更多型号可自行参照选择）
灯具电压范围 |
调光电源型号 |
输入电压 |
输出电流 |
输出电压 |
输出功率 |
调光模式 |
备注 |
13-24V(DC) |
EUP8A-1W350C-1(上海欧切斯) | 100-240V(ac) | 350MA | 3-23V | 8W | 1-10V（恒流） | 一个调光电源接一盏灯 |
| 13-44V(DC) | EUP15A-1W350C-1(上海欧切斯) | 100-240V(ac) | 350MA | 3-44V | 15W | 1-10V（恒流） | 一个调光电源接一盏灯 |
| 13-75V(DC) | EUP40A-1WMC-1(上海欧切斯) | 100-240V(ac) | 350MA | 3-75V | 40W | 1-10V（恒流） | 一个调光电源接一盏灯 |
| 12V(DC) | DIM7002-12(上海欧切斯) | 100-240V(ac) | 2.5A | 0-12V | 30W | 1-10V（恒压） | 一个调光电源可并接多盏灯 |
注意：恒流调光电源需要一个调光电源接一个灯具，恒压调光电源一个调光电源可驱动多个同类型灯具（累加功率不能超过调光电源最大功率）。
2.3、三基色RGB灯带的调光电源选型（调光器选择DIM116，调光器的电源模块选择EV60-12/24，功率60W，灯带采用共阳12V灯带)

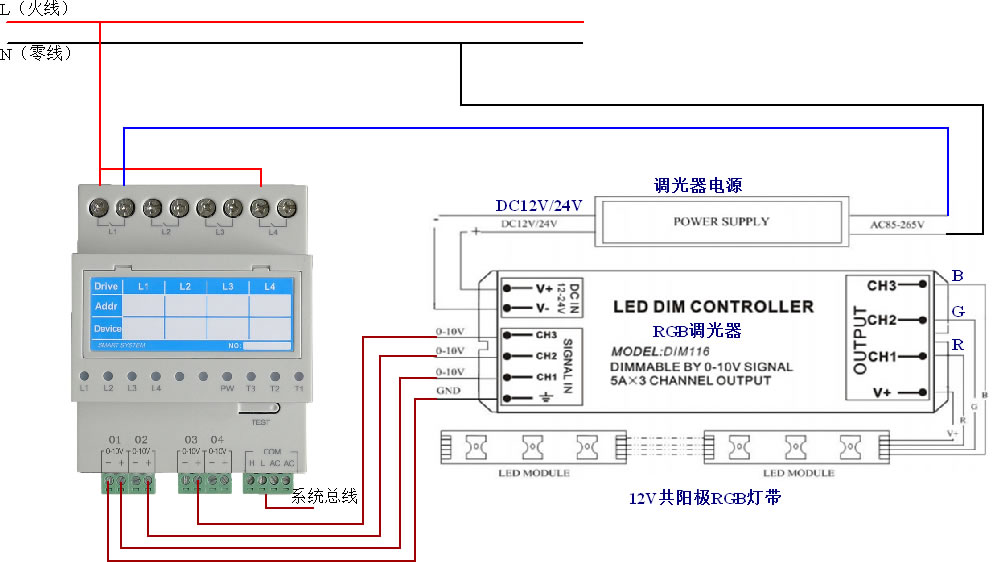

4路集中驱动器“CRM-QD/4L(1-10V)”控制可调光调色RGB灯时的接线

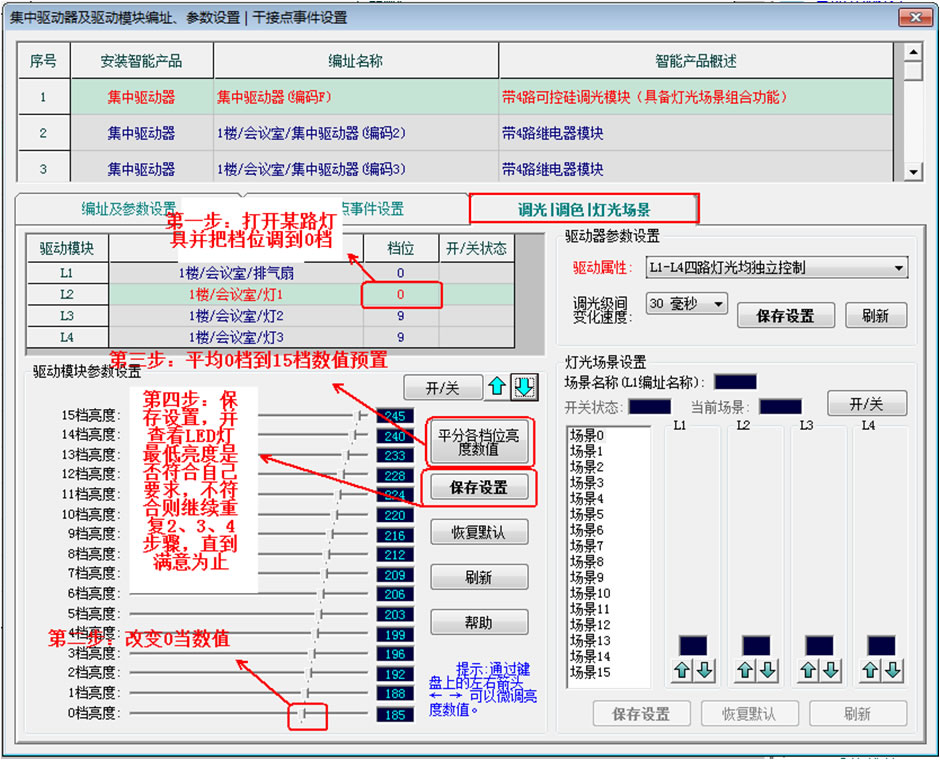

三、调光模块的调试
