多功能面板(及高压驱动模块)接线指导

七、多功能面板(及高压驱动模块)接线指导

1、概述
 2、多功能面板（不带驱动模块）的接线
 3、多功能面板（带单路/双路/四路驱动模块）控制灯光/风扇或电控锁时的接线
4、多功能面板外接浪涌电流抑制器驱动电子灯具（如：节能灯、日光灯、LED灯等）时的接线（某路接入20盏以内LED灯具的情况）
5、多功能面板高压驱动模块转接交流接触器控制超大电流设备（或某路所接LED灯超过20盏）时的接线
 6、多功能面板高压驱动模块用于控制电动窗帘（或电动卷闸门/电动卷帘）的安装接线
 7、多功能面板（带四路驱动模块）用于控制水冷式中央空调（针对二线制温控阀）的安装接线
 8、通过多功能面板的传感器接口接入普通开关面板干接点信号
 9、技术参数
　　9.1、OLED多功能集控面板技术参数
　　9.2、10键多功能集控面板技术参数
　　9.3、OLED语音集控面板技术参数
　　9.4、6键语音集控面板技术参数
　　9.5、OLED多功能触控面板技术参数
　　9.6、高压驱动模块技术参数

1、概述
　　多功能面板出厂是不带驱动模块的，我们推荐灯具的驱动采用集中驱动器驱动的方式，实现面板操作和高压驱动的完全分离；另外，采用集中驱动器驱动的方式可以规范布线也便于日后的维护。

　　当然，通过搭配单路/双路/四路高压驱动模块（提示：把高压驱动模块插接到多功能触控面板的背面，二者就是一个整体了），多功能面板自身也可以驱动1-4路灯光或1-2路电动窗帘。

　　特别说明：高压驱动模块所接的负载每路不能超过所规定的额定电流；如果负载为电子灯具（如：节能灯、日光灯、LED灯等），每路建议不超过1盏，对于超过1盏且小于20盏的灯组，必须在控制回路中串接入浪涌电流抑制器；另外，LED灯带请不要用高压驱动模块控制。如果不遵守以上规范，有可能会严重损伤高压驱动模块的继电器或缩短继电器的寿命（因为LED灯具的瞬间启动电流非常大）。

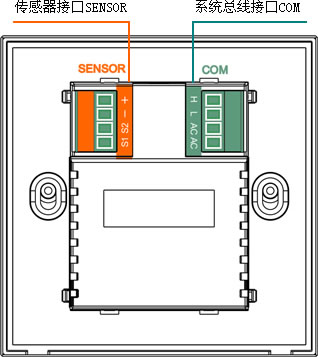

　　多功能面板不带驱动模块时，只需COM接入通讯总线即可；如果带驱动模块，根据不同的驱动模块型号，其接线方式各有不同。多功能面板后盖的布局如下图所示。

　　注意：

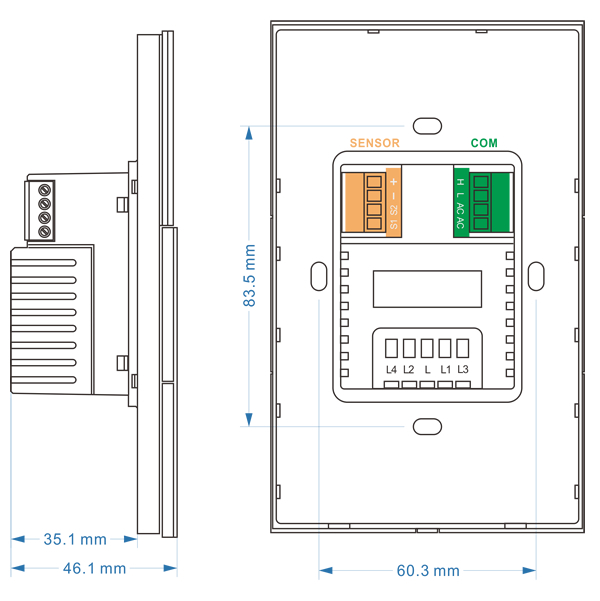

　　（1）对于OLED多功能集控面板，既可以采用86底盒——固定螺丝孔距为60.3mm，也可以采用120底盒，背面尺寸示意图如下：

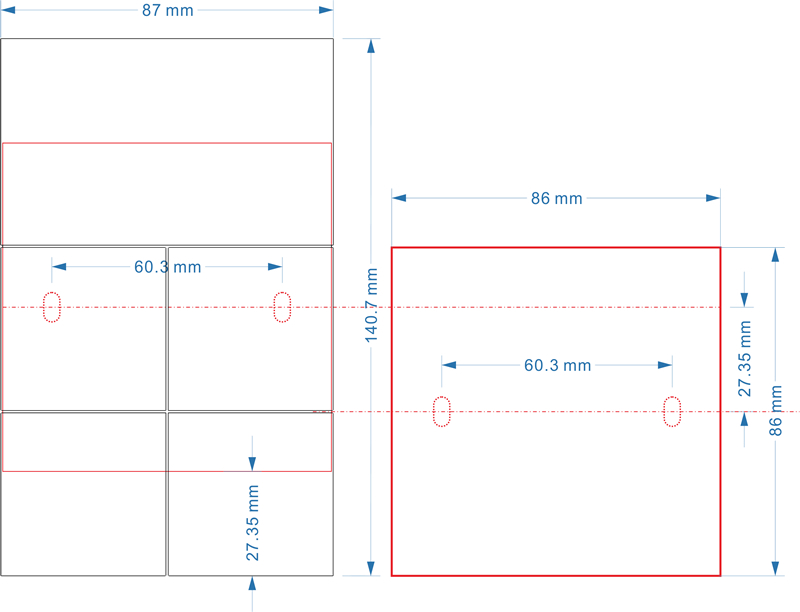

　　（2）对于OLED多功能集控面板，如果采用86底盒，并且旁边还有其它的86面板，为了面板底端齐平，OLED多功能集控面板的86底盒要比旁边的86底盒高出27.35mm，如下图示：

图4、OLED多功能集控面板采用86底盒安装，且旁边有另一个86面板时，底盒开孔示意图

3、多功能面板（带单路/双路/四路驱动模块）控制灯光/风扇或控制电控锁时的接线

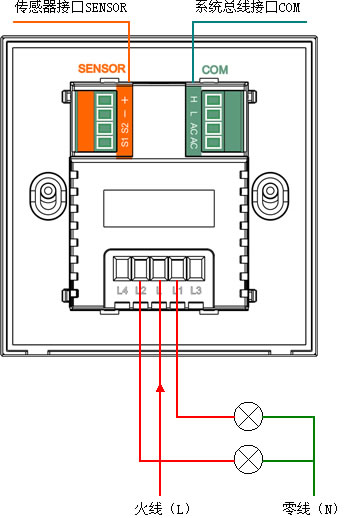

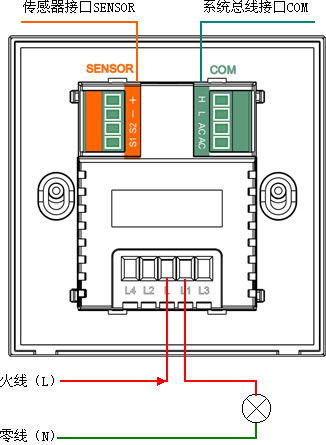

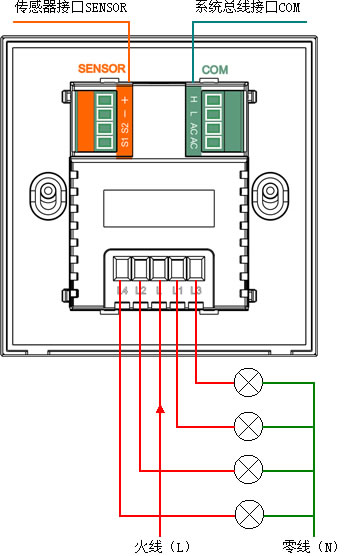

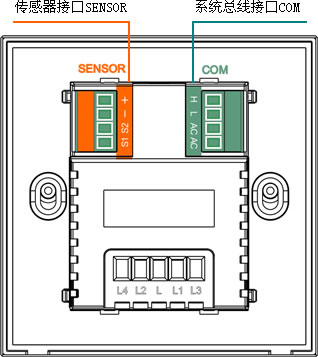

　　L接入火线，单路驱动模块只有一路（L1）输出，双路驱动模块有两路（L1、L2）输出，四路驱动模块有四路（L1、L2、L3、L4）输出；另外，COM接入通讯总线，SENSOR接入第三方传感器（干接点）。

　　提示：当带驱动模块的多功能面板用于控制灯光／风扇设备时，除了按以上图示正确接线，还要通过管理软件的【多功能面板及驱动模块编址】界面选择驱动对象为“灯光设备”；另外，如果控制的是电控锁，则选择驱动对象为“电控锁”，并设置电动锁的动作保持时间（提示：用于电控锁的控制时，L端为电控锁的12V直流电源电压输入的 + 端。一般电控锁只需要一个脉冲的电压驱动即可开锁，不允许长时间通电，否则会烧掉电控锁，因此动作保持时间必须调整为能够开锁的时间。时间单位为秒，一般设置为3秒。）

4、多功能面板外接浪涌电流抑制器驱动电子灯具（如：节能灯、日光灯、LED灯等）时的接线（某路接入20盏以内LED灯具的情况）

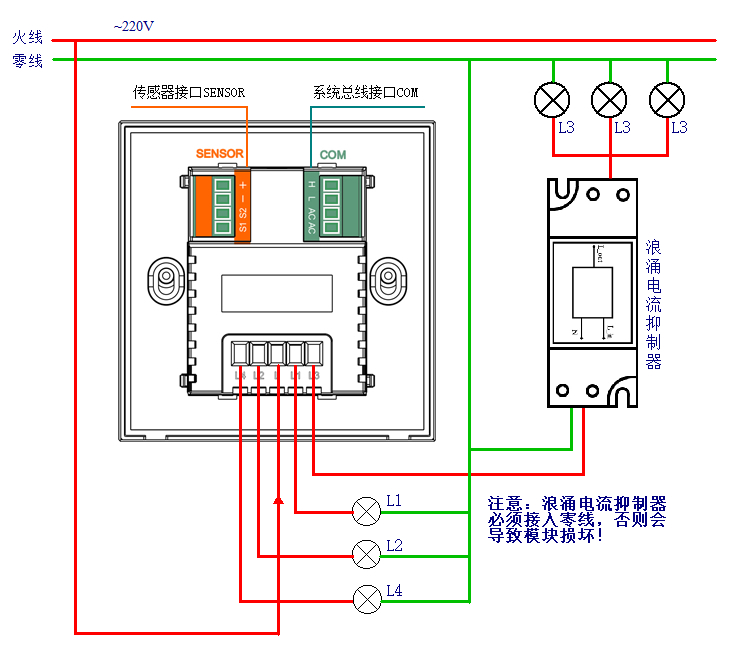

图9、多功能面板外接浪涌电流抑制器驱动电子灯具（如：节能灯、日光灯、LED灯等）时的接线（某路接入20盏以内LED灯具的情况）

5、多功能面板高压驱动模块转接交流接触器控制超大电流设备（或某路所接LED灯超过20盏）的接线

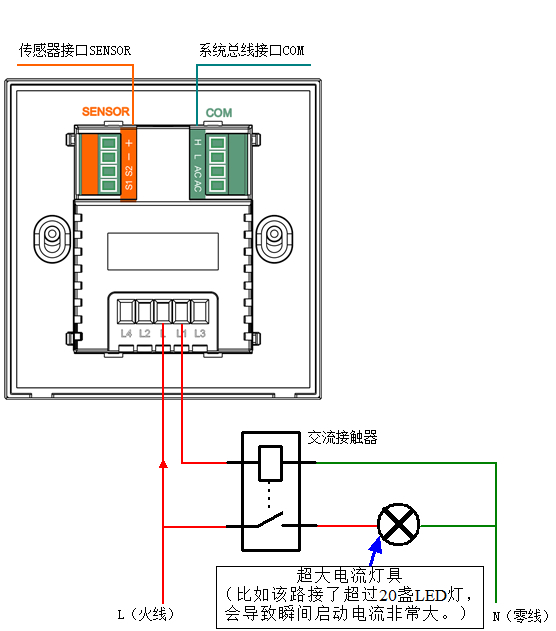

　　当控制对象为大于所规定的额定电流的设备时，也可用高压驱动模块驱动一个中间交流接触器，再由交流接触器转接驱动超大电流设备。接线示意图如下：

图10、多功能面板高压驱动模块转接交流接触器控制超大电流设备（或某路所接LED灯超过20盏）接线示意图

6、多功能面板高压驱动模块用于控制电动窗帘（或电动卷闸门/电动卷帘）的安装接线

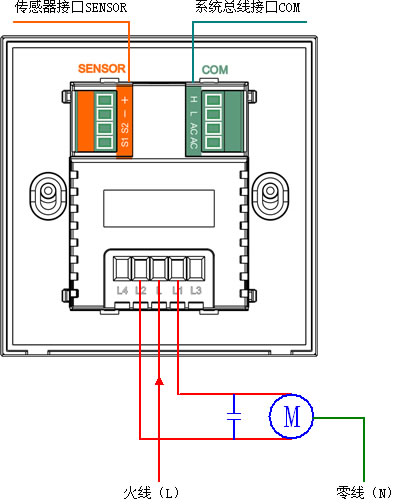

　　双路驱动模块可以驱动220V交流电机，用于电动窗帘/电动卷闸门/电动卷帘的控制。L输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），L1、L2分别为电动窗帘或电动卷闸门（卷帘）的左右或上下开闭输出控制端，若电机转向相反，则将L1、L2接线端对调即可；电机的公共端(N)接零线；另外，COM接入通讯总线，SENSOR接入第三方传感器（干接点）。

图11、多功能面板(带双路驱动模块）控制单个电动窗帘的安装接线

　　提示：当带驱动模块的多功能面板用于控制单个电动窗帘时，除了按上图正确接线，还要通过管理软件的【多功能面板及驱动模块编址】界面选择L1、L2驱动对象为“电动窗帘”；另外，还要根据窗帘的实际动作情况设置好“窗帘动作保持时间或行程时间”。

　　四路驱动模块可以驱动两个220V交流电机，可以控制两个电动窗帘，适合双层窗帘的控制。L输入电压为电动窗帘或电动卷闸门（卷帘）的交流电源输入端（火线），L1、L2分别为第一路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将L1、L2接线端对调即可；L3、L4分别为第二路电动窗帘的左右或上下开闭输出控制端，若电机转向相反，则将L3、L4接线端对调即可；电机的公共端(N)接零线；另外，COM接入通讯总线，SENSOR接入第三方传感器（干接点）。

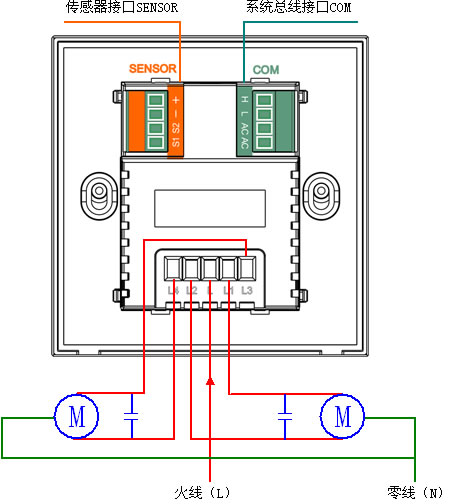

图12、多功能面板(带四路驱动模块）控制两个电动窗帘的安装接线

　　提示：当带驱动模块的多功能面板用于控制两个电动窗帘时，除了按上图正确接线，还要通过管理软件的【多功能面板及驱动模块编址】界面选择L1、L2、L3、L4驱动对象为“电动窗帘”；另外，还要根据窗帘的实际动作情况设置好“窗帘动作保持时间或行程时间”。

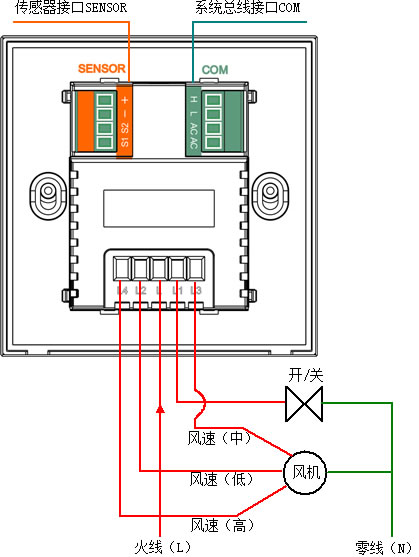

7、多功能面板（带四路驱动模块）用于控制水冷式中央空调（针对二线制温控阀）的安装接线

图13、多功能面板(带四路驱动模块）控制水冷式中央空调（针对二线制温控阀）的安装接线

　　提示：当带四路驱动模块的多功能面板用于控制水冷式中央空调时，除了按上图正确接线，还要通过管理软件的【多功能面板及驱动模块编址】界面选择L1、L2、L3、L4驱动对象为“中央空调”。

8、通过多功能面板的传感器接口接入普通开关面板干接点信号

　　多功能面板的背面有两个接口，一个是COM（总线接口），另一个是SENSOR（传感器接口）。多功能面板的SENSOR传感器接口，可以接入两路第三方的干接点信号（干接点信号可以来自任何第三方传感器的动作，或普通开关面板按键的动作），第1路干接点接入SENSOR传感器接口S1端，第2路干接点接入SENSOR传感器接口S2端。所接入的干接点起什么作用，完全取决于干接点事件的具体设置。

　　多功能面板的传感器接口，通过干接点事件设置功能，不仅可以纳入第三方的传感器（传感器的接线请参考“系统传感器(干接点)接口定义及连接方法”），而且可以纳入传统的普通开关面板，让普通开关面板在科力屋的系统中发挥智能控制面板的作用，提升系统性价比。

　　比如主卧室的进门处安装有一个多功能面板，该多功能面板可以控制主卧的所有灯光、家电、背景音乐、电动窗帘以及灯全开全关、睡眠、起夜、早起、阅读、浪漫等情景，如果在床头再装一个多功能面板，也可以实现同样的功能，但为了节省费用，床头不装多功能面板，而只装一个传统的普通双键开关面板，该普通开关面板接入门口多功能面板的传感器接口，通过管理软件【多功能面板界面及参数设置】窗体中的干接点事件设置，就可以任意定义该普通双键开关面板的两个按键的控制对象，比如其中一个按键设置为控制主卧室壁灯的开关，另一个按键设置为实现主卧室或全宅灯光的全关功能。

　　以下是普通单键开关面板和普通双键开关面板与多功能面板的传感器接口的接线示意图：

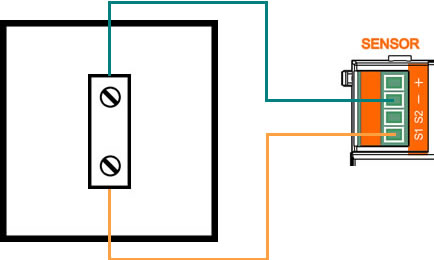

图14、普通单键开关面板（背面）和与多功能面板的传感器接口接线示意图

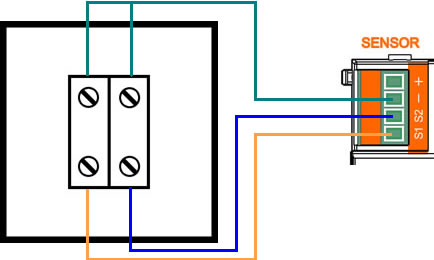

图15、普通双键开关面板（背面）和与多功能面板的传感器接口接线示意图

9.1、OLED多功能集控面板技术参数
(1)型号：CRM-MFPanel/A
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：30-100mA(依显示屏亮度、是否带驱动模块、驱动是否启用节能模式而不同）
(4)CAN总线接口：1
(5)机械按键：10个
(6)机械按键文字图标：自由定制，激光雕刻，光透金属（金属按键透光显示设备状态）
(7)触控屏：低功耗OLED电容式触控屏
(8)屏幕主控界面：3页（每页面5个控制对象）
(9)屏幕二级界面：不同的控制对象在屏幕上自动显示更高级的二级专用界面进行触摸操作（比如：调光/窗帘/音乐/中央空调/新风/地暖等专用界面，业界首创）
(10)屏幕界面文字和图标：通过软件自定义
(11)机械按键及屏幕触控对象：系统中的任何设备或情景
(12)状态指示：带开/关状态指示
(13)屏幕亮度：每天三个自定义时段自动调节明暗
(14)屏幕休眠：显示系统时间和当前房间温度或其它自定义参数
(15)屏幕感应：屏幕休眠后，人体靠近自动唤醒，可设定指定时段屏幕唤醒后自动引发自定义动作
(16)驱动负载（背面插接1/2/4路高压驱动模块）：1×5A或2×5A或4×5A继电器输出
(17)干接点输入：2路
(18)外观尺寸：140.7mm×87mm×30mm
(19)安装底盒：86底盒或120底盒。注意：如果采用86底盒，并且旁边还有其它的86面板，为了面板底端齐平，OLED多功能集控面板的86底盒要比旁边的86底盒高出27.35mm
(20)固定螺丝孔距：86底盒—60.3mm(底盒深≥45mm)；120底盒—83.5mm(底盒深≥45mm)
(21)温度探测范围：-25℃ - 60℃
(22)湿度探测范围：0% - 99%RH

9.2、10键多功能集控面板技术参数
(1)型号：CRM-MFPanel/A
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：25-95mA(依是否带驱动模块、驱动是否启用节能模式而不同）
(4)CAN总线接口：1
(5)机械按键：10个
(6)机械按键文字图标：自由定制，激光雕刻，光透金属（金属按键透光显示设备状态）
(7)按键控制对象：系统中的任何设备或情景
(8)中间竖条上下按键：可自动匹配为其它8个按键对象的调节键
(9)状态指示：带开/关状态指示
(10)驱动负载（背面插接1/2/4路高压驱动模块）：1×5A或2×5A或4×5A继电器输出
(11)干接点输入：2路
(12)外观尺寸：86mm×86mm×30mm
(13)安装底盒：标准86底盒
(14)固定螺丝孔距：60.3mm(底盒深≥45mm)

(1)型号：CRM-VPanel/OLED
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：90-220mA(依显示屏亮度、是否正在声控、是否带驱动模块、驱动是否启用节能模式而不同）
(4)CAN总线接口：1
(5)机械按键：6个，文字图标自由定制，激光雕刻，光透金属（金属按键透光显示设备状态）
(6)触控屏：低功耗OLED电容式触控屏
(7)屏幕主控界面：3页（每页面5个控制对象）
(8)屏幕二级界面：不同的控制对象在屏幕上自动显示更高级的二级专用界面进行触摸操作（比如：调光/窗帘/音乐/中央空调/新风/地暖等专用界面）
(9)声控方式：离线型，不依赖云端，确保用户隐私
(10)声控唤醒词和关键词：自定义
(11)声控对象：系统中任何设备或情景
(12)主动式语音交互：“小科”，是一款创新型主动式AI语音管家，不仅具备传统的人工唤醒后的被动应答式控制功能，而且可以实时感知智能系统的各种传感器及人员身份、设备、情景状态等信息，无需唤醒自动执行或主动询问用户是否执行相关的操作。
(13)声控优先权：全宅均可分布式配置语音集控面板，当用户声控唤醒时，只有距离最近的“小科”才会响应用户的指令，避免其它区域的“小科”同时响应造成误操作。
(14)逻辑：提供48个自定义逻辑事件，具备强大的本地计算能力
(15)驱动负载（背面插接1/2/4路高压驱动模块）：1×5A或2×5A或4×5A继电器输出
(16)干接点输入：2
(17)语音固件升级接口：1
(18)外观尺寸：140.7mm×87mm×30mm
(19)安装底盒：86底盒或120底盒。
(20)固定螺丝孔距：86底盒—60.3mm(底盒深≥45mm)；120底盒—83.5mm(底盒深≥45mm)
(21)温度探测范围：-25℃ - 60℃
(22)湿度探测范围：0% - 99%RH

(1)型号：CRM-VPanel
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：80-210mA(依是否正在声控、是否带驱动模块、驱动是否启用节能模式而不同）
(4)CAN总线接口：1
(5)机械按键：6个，文字图标自由定制，激光雕刻，光透金属（金属按键透光显示设备状态）
(6)按键控制对象：系统中的任何设备或情景
(7)中间竖条上下按键：可自动匹配为其它4个按键对象的调节键，也可以自定义控制对象
(8)声控方式：离线型，不依赖云端，确保用户隐私
(9)声控唤醒词和关键词：自定义
(10)声控对象：系统中任何设备或情景
(11)主动式语音交互：“小科”，是一款创新型主动式AI语音管家，不仅具备传统的人工唤醒后的被动应答式控制功能，而且可以实时感知智能系统的各种传感器及人员身份、设备、情景状态等信息，无需唤醒自动执行或主动询问用户是否执行相关的操作。
(12)声控优先权：全宅均可分布式配置语音集控面板，当用户声控唤醒时，只有距离最近的“小科”才会响应用户的指令，避免其它区域的“小科”同时响应造成误操作。
(13)逻辑：提供48个自定义逻辑事件，具备强大的本地计算能力
(14)驱动负载（背面插接1/2/4路高压驱动模块）：1×5A或2×5A或4×5A继电器输出
(15)干接点输入：2
(16)语音固件升级接口：1
(17)外观尺寸：86mm×86mm×30mm
(18)安装底盒：标准86底盒
(19)固定螺丝孔距：60.3mm(底盒深≥45mm)

9.5、OLED多功能触控面板技术参数
(1)OLED多功能触控面板型号：CRM-DGN/OLED；CRM-DGN/OLED/TH（带温湿度探测）
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：30-100mA(依显示屏亮度、是否带驱动模块、驱动是否启用节能模式而不同）
(4)CAN总线接口：1
(5)显示屏：低功耗OLED屏
(6)触摸按键：7个（其中2个为左右翻页键），电容式触摸
(7)屏幕主控界面：5页（每页面5个控制对象）
(8)屏幕二级界面：不同的控制对象在屏幕上自动显示更高级的二级专用界面进行触摸操作（比如：调光/窗帘/音乐/中央空调/新风/地暖等专用界面）
(9)屏幕界面文字和图标：通过软件自定义
(10)控制对象：系统中的任何设备或情景
(11)状态指示：带开/关状态指示
(12)屏幕亮度：每天三个自定义时段自动调节明暗
(13)屏幕休眠：显示页面编号或系统时间或其它自定义参数
(14)盲摸操作：屏幕休眠后，指定时段盲摸任一键可引发自定义动作
(15)驱动负载（背面插接1/2/4路高压驱动模块）：1×5A或2×5A或4×5A继电器输出
(16)干接点输入：2路
(17)外观尺寸：86mm×87mm×30mm
(18)安装底盒：标准86底盒；固定螺丝孔距：60.3mm(底盒深≥45mm)
(19)温度探测范围：-25℃ - 60℃（针对“CRM-DGN/OLED/TH”型）
(20)湿度探测范围：0% - 99%RH（针对“CRM-DGN/OLED/TH”型）

9.6、高压驱动模块技术参数
　（1）单路高压驱动模块--->型号：CRM-DGN/1J；1×5A（阻性负载）继电器输出
　（2）双路高压驱动模块--->型号：CRM-DGN/2J；2×5A（阻性负载）继电器输出
　（3）四路高压驱动模块--->型号：CRM-DGN/4J；4×5A（阻性负载）继电器输出
　（4）外观尺寸：61.5mm×48.5mm×23.4mm
