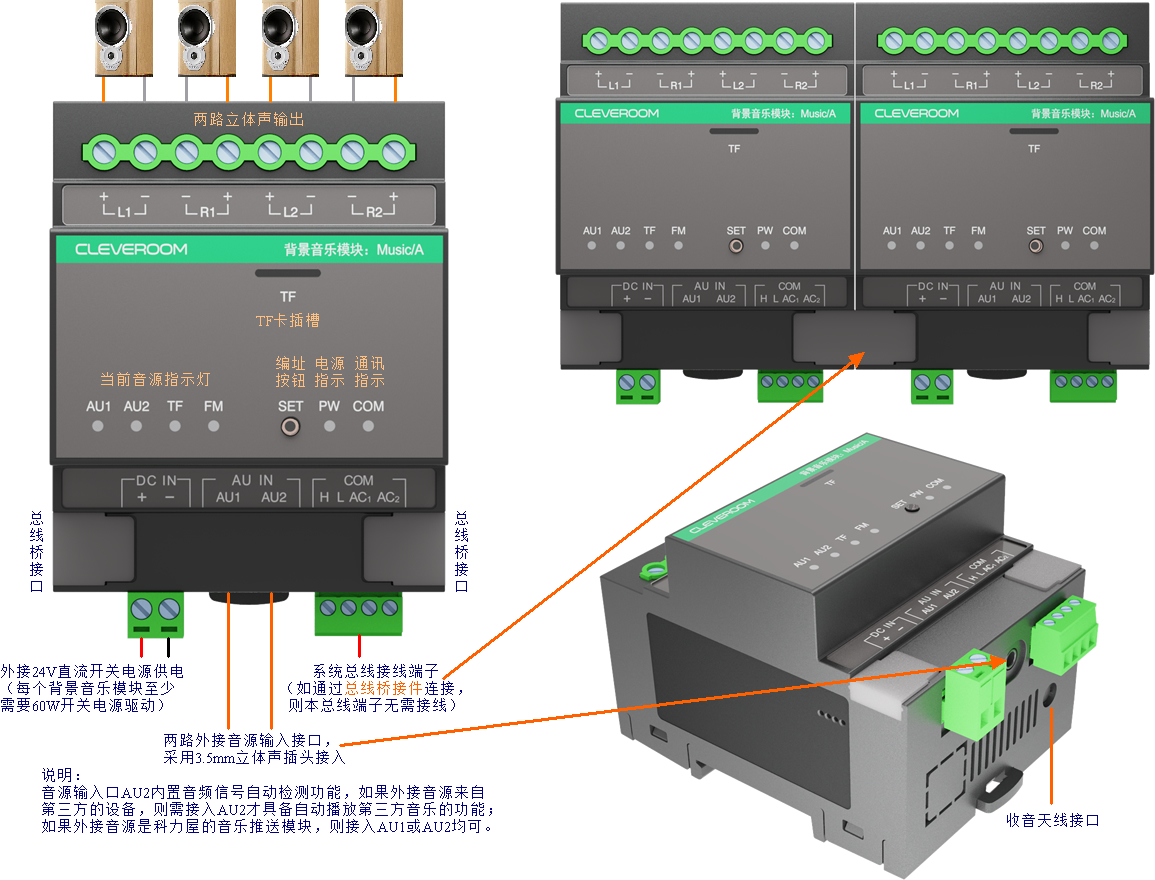

科力屋背景音乐模块接线示意图
注意事项：
对于音箱线、音箱（喇叭），科力屋公司提供以下选购建议供客户参考：
2.1、音箱（喇叭）选购安装指导
背景音乐模块集成高保真功放阵列，设计为定阻功率放大，设计的外接喇叭阻抗为8欧姆，额定功率为15W（基于市电AC220V的条件下）。
为了能使音响效果更好的展现出来，我们建议客户按如下情况选择喇叭：
（1）、建议选择定阻式，阻抗8欧姆，额定功率为：20-80W的喇叭（这个功率范围的喇叭比较匹配）；不能选择4欧姆喇叭，过低输出阻抗易造成功放的热负荷增加。
（2）、对于不慎买了定压喇叭的处理办法
背景音乐模块集成高保真功放阵列，设计为定阻功率放大，定压功放喇叭是不能直接使用的，对于不慎买了定压吸顶喇叭或者定压木质壁挂喇叭，需要按如下原则进行改装：
很多吸顶喇叭设计有定压输入端子和定阻输入端子，接线时选择定阻输入端子即可；对于没有定阻输入端子的定压喇叭，先把隔离变压器去掉，再把功放线直接接入喇叭即可。
2.2、音箱线选购安装指导
背景音乐模块每路功放在输出最大功率时，电流峰值可达2.5安培，为了减少线路阻抗产生的功率损耗以及对音质的影响，客户应从长远考虑选购质量好的无氧铜OFC音箱线（俗称金银线），线径越粗越好（当然较粗线径的音箱线给布线装修会造成较大的困难）。根据我们设计的最大输出功率，建议客户购买的音箱线铜芯线径截面积不小于1平方毫米；另外，音箱线的埋墙敷设要尽量远离强电线路，避免干扰。
(1)产品型号：CRM-Music/A
(2)工作电源：DC24V（每个背景音乐模块至少需要60W开关电源驱动）
(3)工作电流：≤2.5A
(4)待机电流：≤40mA
(5)CAN总线接口：提供一路总线接线端子，并提供两个总线桥接口，插接总线桥接件，可快速连通相邻模块的总线，极大提升接线效率和电箱美观度
(6)音源输入：背景音乐模块自带4路音源输入接口（2路外接音源AU1、AU2+1路TF卡+1路FM），第1、第3路为外接音源输入，采用3.5mm立体声插头输入；第2路音源具备MP3播放功能，可以通过插入TF卡来播放歌曲；第4路音源为内置调频FM电台收音（如果所处的地方比较偏僻，无法收听FM电台，可用金属导线延长收音天线以提高收音信号强度）。
说明：科力屋背景音乐模块音源输入口AU2内置音频信号自动检测功能，如果外接音源来自第三方的设备，则需接入AU2才具备自动播放第三方音乐的功能；如果外接音源是科力屋的音乐推送模块，则接入AU1或AU2均可
(7)功放：集成高保真功放阵列，定阻功率放大
(8)音频输出：输出2路立体声，每声道最大输出功率15W（24V,THD=10%)
(9)指定播放或插播：允许系统联动指定播放或插播TF卡中的某个声音文件；报警出现时允许自动插播TF卡中所指定的报警声音文件。
(10)配套音箱（喇叭）选购原则：定阻式，阻抗8欧姆，额定功率为：20-80W的喇叭（这个功率范围的喇叭比较匹配）
(11)外观尺寸：73mm×100mm×70mm (12)安装方式：卡轨式
