十八、干接点模块安装接线

　　“CRM-Dry”型干接点模块提供有4路干接点输入接口，“CRM-Dry/12”型 干接点模块提供有12路干接点输入接口，可以接入任何第三方的传感器或普通开关面板（包括翘板按键面板和自复位按键面板），传感器或普通开关面板按键（干接点）的引发动作（控制对象）可以自由定义。

　　干接点模块使接入系统的任何第三方普通开关面板变身为智能控制面板，显著提升了科力屋系统的性价比。

1、“CRM-Dry”型4路干接点模块接线

图1、4路干接点模块接线示意图

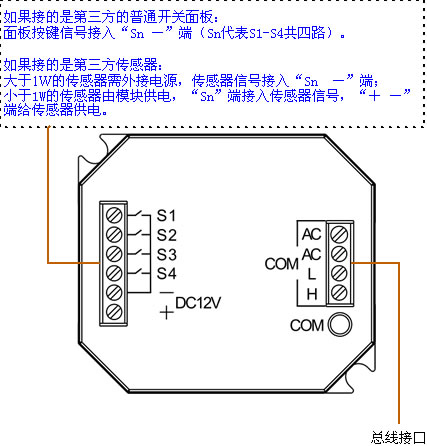

　　提供4路干接点接口，可以外接4路第三方传感器或干接点信号，接线指导如下（更多信息请参考“系统传感器(干接点)接口定义及连接方法”）：

　　COM为通讯总线接口，具体接线请参考“系统总线接口定义及连接方法”。

2、“CRM-Dry/12”型12路干接点模块接线

图2、12路干接点模块接线示意图

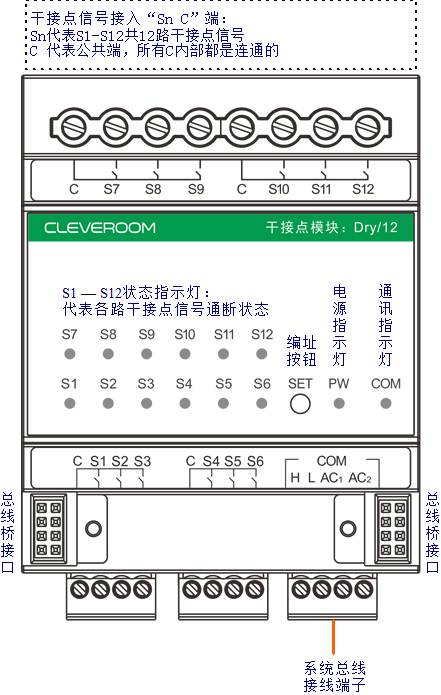

　　提供12路干接点接口，可以外接12路第三方传感器或干接点信号，接线指导如下（更多信息请参考“系统传感器(干接点)接口定义及连接方法”）：

　　干接点信号接入“Sn C”端：Sn代表S1-S12共12路干接点信号；C代表公共端，所有C内部都是连通的。

3、“CRM-Dry”型技术参数
(1)型号：CRM-Dry(4路干接点）
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：≤50mA
(4)CAN总线接口：1
(5)干接点输入：4路
(6)电源输出：DC12V（可以给＜1W的传感器供电）
(7)外观尺寸： 40mm×35mm×12mm
(8)安装方式：可放置于普通开关86底盒内或电箱内

4、“CRM-Dry/12”型技术参数
(1)产品型号：CRM-Dry/12
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：≤60mA
(4)CAN总线接口：提供一路总线接线端子，并提供两个总线桥接口，插接总线桥接件，可快速连通相邻模块的总线，极大提升接线效率和电箱美观度
(5)干接点输入：12路
(6)逻辑功能：自定义最多48个智能化逻辑事件
(7)外观尺寸：73mm×110mm×70mm
(8)安装方式：卡轨式
