二十三、逻辑模块安装接线

　　逻辑模块采用卡轨式安装方式，由COM1或COM2接入系统总线，或通过总线桥接器连通相邻模块的总线。

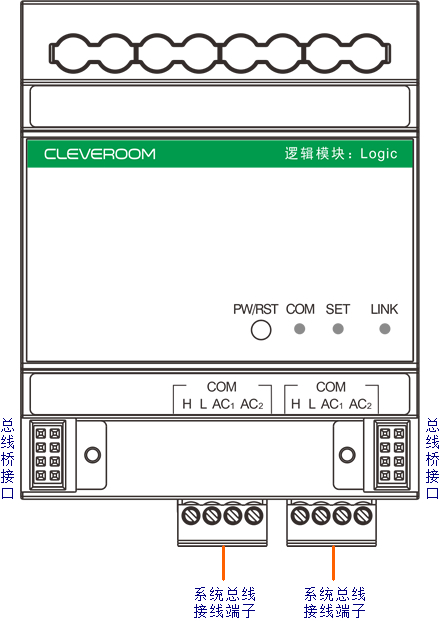

逻辑模块接线示意图

　　技术参数
(1)产品型号：CRM-Logic
(2)工作电源：AC12V-15V，或DC15V-24V
(3)工作电流：≤50mA
(4)CAN总线接口：提供一路总线接线端子，并提供两个总线桥接口，插接总线桥接件，可快速连通相邻模块的总线，极大提升接线效率和电箱美观度
(5)逻辑编程：提供87个完全自定义智能化逻辑事件，是实现系统高级智能化不可缺少的手段
(6)时钟：内置高精度时钟芯片，为系统提供时钟
(7)外观尺寸：73mm×100mm×70mm
(8)安装方式：卡轨式
