科力屋智能家居系统连接示意图
（1）功能和布线方案确定；
（2）布线、预埋及线路校验；
（3）产品安装与接线。

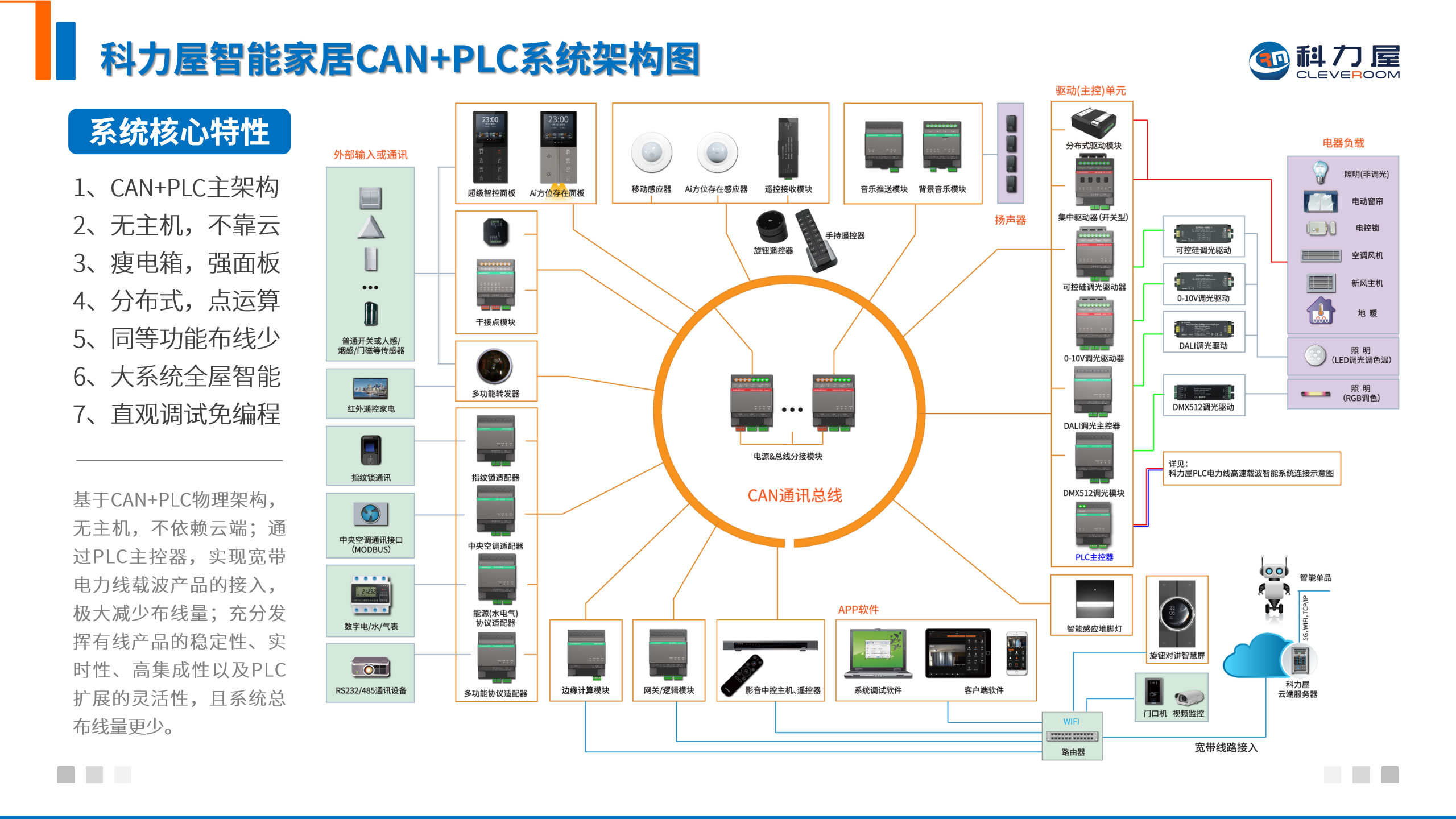

科力屋智能家居系统连接示意图
科力屋智能家居系统属于布线型家居系统，系统总线采用一根8芯（4×2×0.5平方毫米）的标准宽带通讯双绞线(总共4对双绞线）。智能产品采用端子接线或总线桥接器插接的方式与系统总线连接。
关于系统总线的更详细信息请浏览：系统总线接口定义及连接方法
2、功能和布线方案确定
用户的功能需求在订购产品前就已经确定，关键是布线方案在布线前必须明确。主要考虑如下几点：
（1）
220V交流电源的走线跟常规相同；对于别墅或多楼层结构的房子，需安装两个或多个电源&总线分接模块（若照明电源存在三相混杂时，必须安装多个电源&总线分接模块）；
（2）系统总线的走线原则是从电源&总线分接模块分接到每个智能产品；两个电源&总线分接模块之间只需对应连接COM口的通讯线（H、L）即可。
（3）强烈建议用户自购配电箱（或带卡轨的机柜、箱体），把电源&总线分接模块、网关逻辑模块、集中驱动器等集中放置于箱（柜）内，这非常方便系统的布线和日后的维护。
3、布线、预埋和线路校验
线路布线通常采用暗埋方式，系统总线布线要求与强电分离。科力屋智控面板要求的预埋盒为国家标准的86底盒，预埋盒要求底深不小于45mm，安装要求横平竖直，盒口与墙面齐平，盒口安装高度要求不得突出墙面；对于配电箱，请参考其实际尺寸开挖墙面。
线路敷设完成后，首先需要进行线路校验，避免线路出现中间断路或短路现象。
