项目地址：辽宁省锦州市

完工时间：2018年2月

功能简述：激光探测报警、语音提示、灯光联动、自动控制等

方案描述：

1、调车作业报警系统方案详细说明

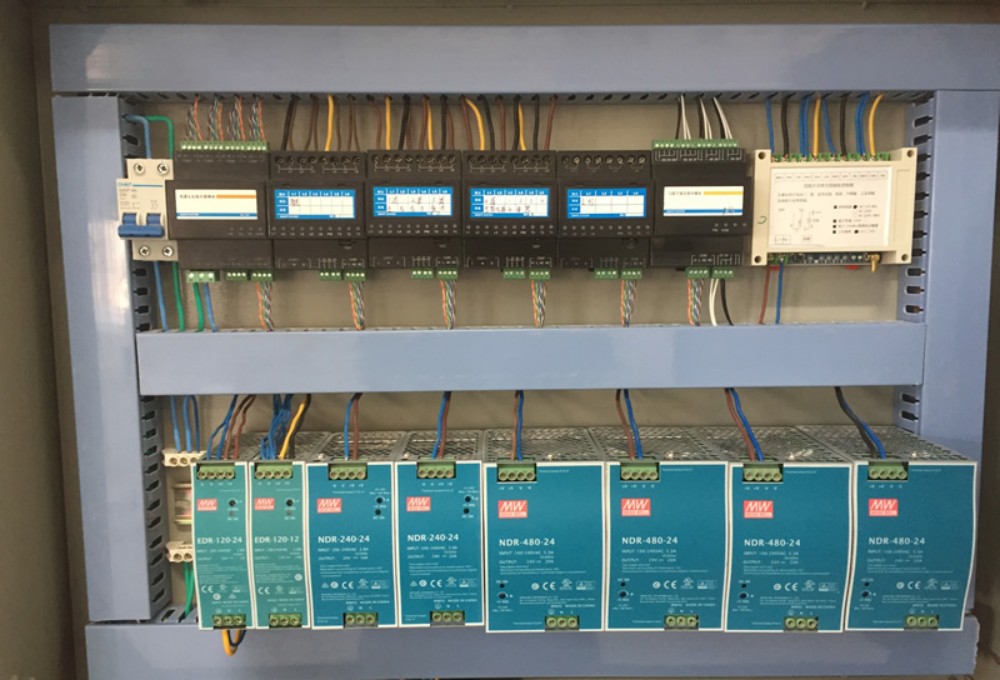

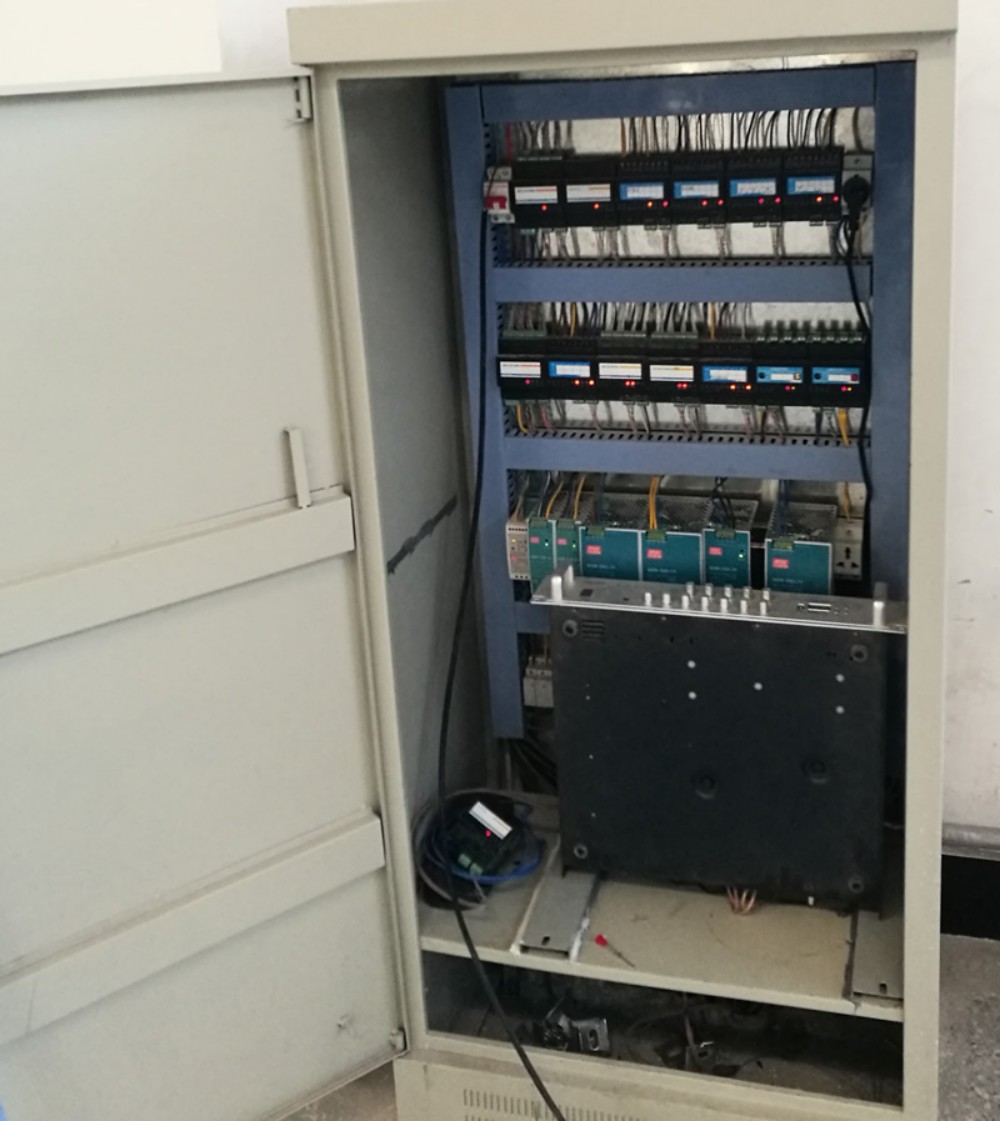

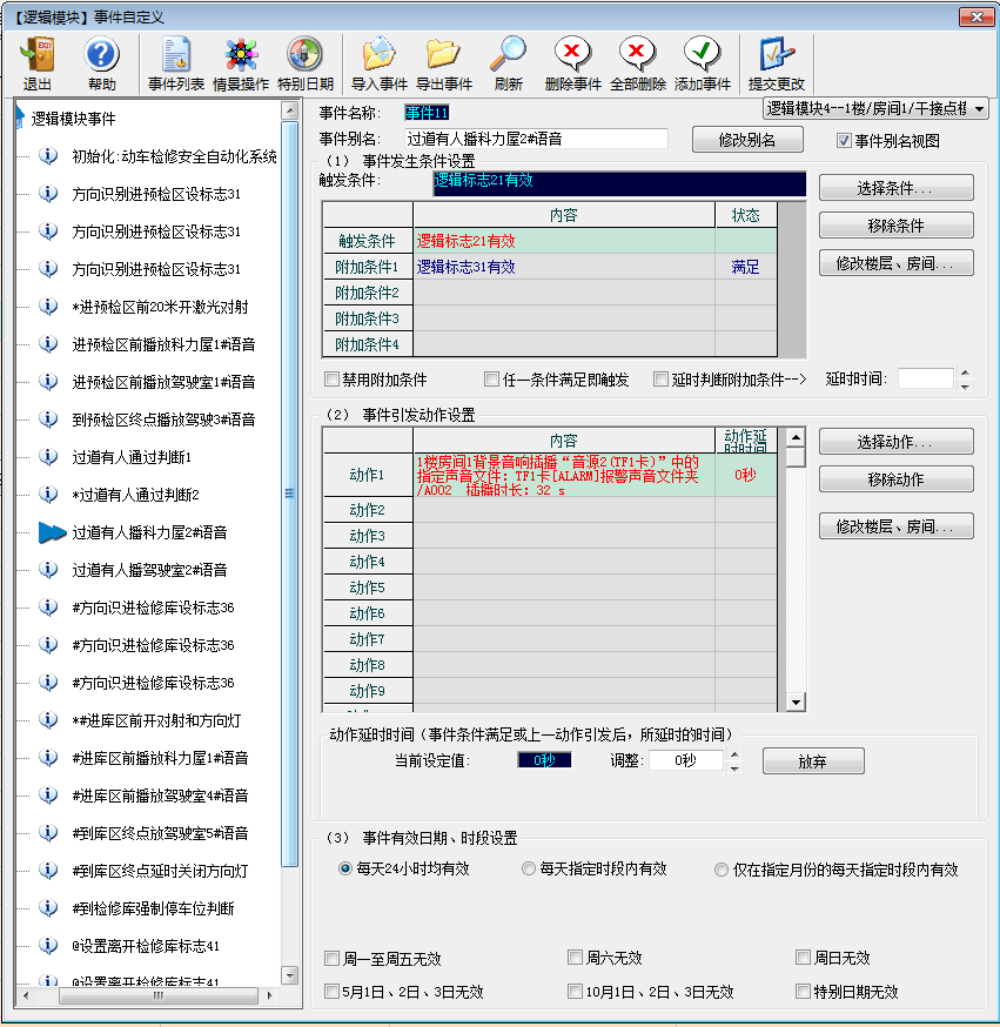

本系统采用全自动控制技术，前端采用轨道传感器做为报警系统触发设备，控制系统采用总线智能化控制系统，系统运行稳定可靠。此系统可识别火车运行方向。

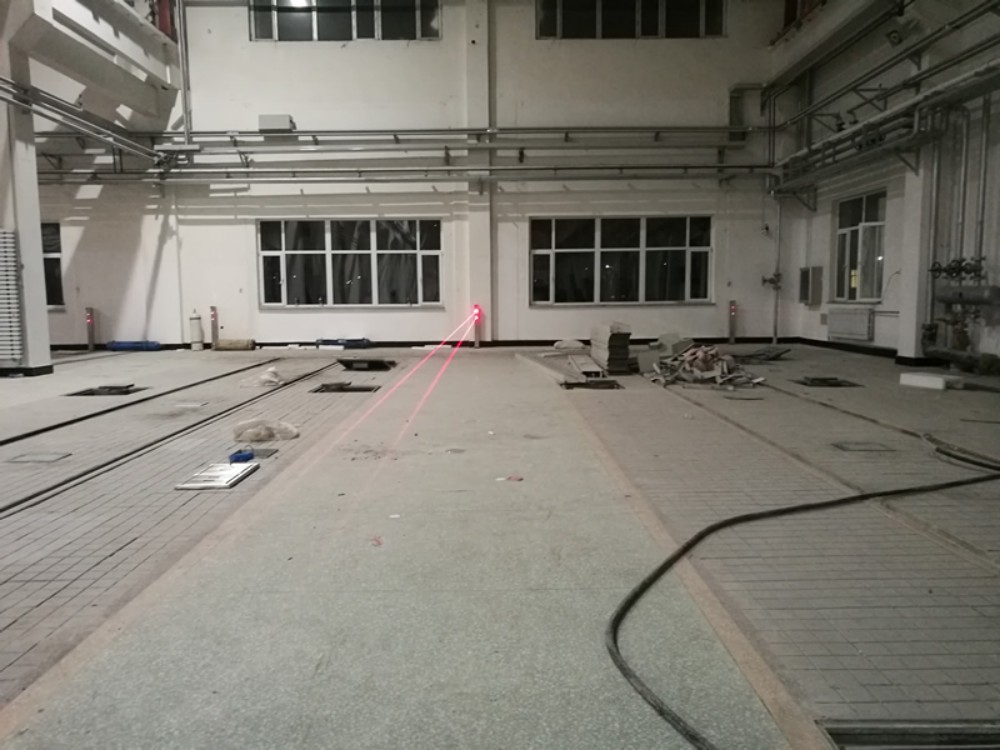

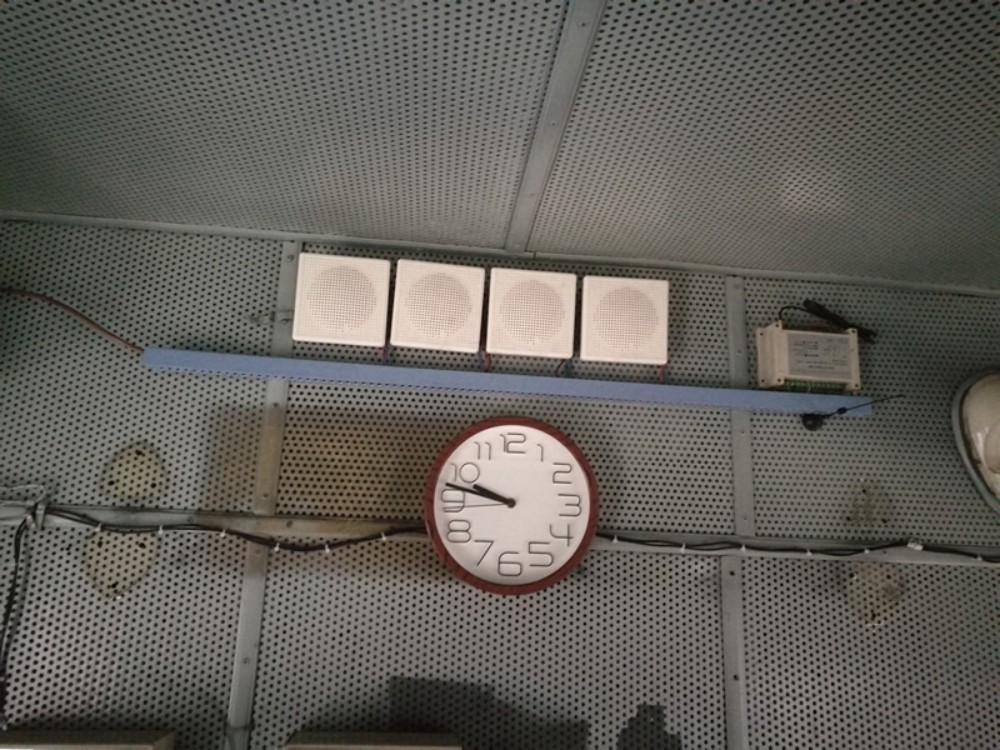

当火车准备进入预检区前20米处时，触发进库传感器，该车道预检区的激光报警系统启动。激光探测器打出两道红色激光，广播系统循环播放“一车道在调车作业，请注意安全”。机车内广播系统语音提示“车列即将进入预检区，请注意安全”。此时预检区，如果有人穿越或阻挡激光光线时，广播系统语音切换到“有人穿越轨道，请注意安全”。当火车行驶至距离预检区终点10米处时，机车内广播系统语音提示“车辆即将进入终点，请注意安全”，车辆到达预检区终点后，该系统延时自动关闭。

当火车驶入检修库前20米处时，触发进库传感器，激光报警系统自动启动。检修车库内激光探测器、广播系统同时打开，室外广播系统提示“车辆准备进库，请注意安全”。室内激光设备、广播系统启动后，激光探测器发出两道红色光线，给现场人员以视觉冲击，同时广播系统会给现场发出语音提醒，如（一车道正在调车作业，请大家注意安全），语音内容可自定义。此时如果有人穿越或阻挡激光光线时，广播系统语音提示“有人侵线，请注意安全”。

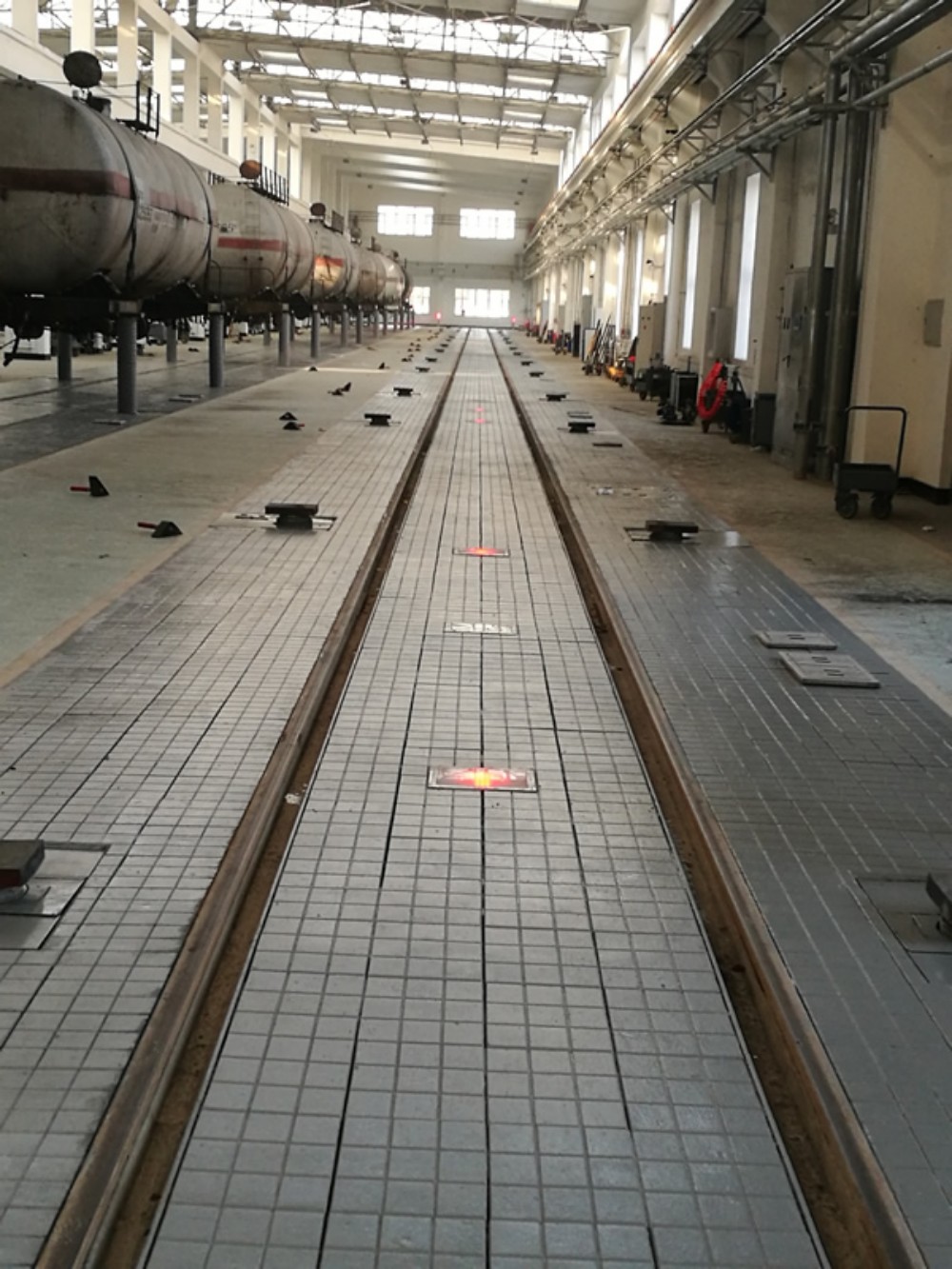

此系统并联动轨道内LED灯光系统，LED灯光分三种模式，列车进库时，LED灯为一个红色箭头，箭头方向与列车行进方向一致，列车到达终点后，机车头即将驶离检修库时，此时LED灯的箭头的方向变为与机车头行驶的方向一致，当机车头驶离检修库时，LED灯变成白光，为正常照明状态。火车进入检修库后，距离终点10米处，机车内广播系统发出语音提示“列车即将进入终点，注意安全”。同时轨道终点的止挡自动弹起，当火车距离终点2米处时，司机没有采取刹车措施，系统会给刹车系统一个信号，车辆自动停车。车列停稳后，机车头驶离检修库后，激光报警系统自动延时关闭。

本系统也可由工作人员通过墙壁上的智能控制面板手动启动或关闭该系统。

2、天车作业警示系统
天车作业时联动天车语音系统，语音系统会不停的播放“天车正在作业，请注意安全”，当天车左右行进时，联动地面LED灯，LED灯分为两种模式，即两个箭头，LED灯的箭头方向会与天车运行的方向一致。
