上海上实集团会议室智能化改造
2015-06-20 14:50:17

项目名称:上海上实集团会议室智能化改造

完工时间:2015年6月

项目内容:主要实现了会议室的灯光、电动窗帘、会议投影设备、会议音响设备的智能化整合控制,实现设备集中与一键场景的多功能面板直观控制,同时实现了在智能手机与IPAD平板电脑上的APP客户端控制。

项目地址位于上海最繁华的徐家汇商业中心

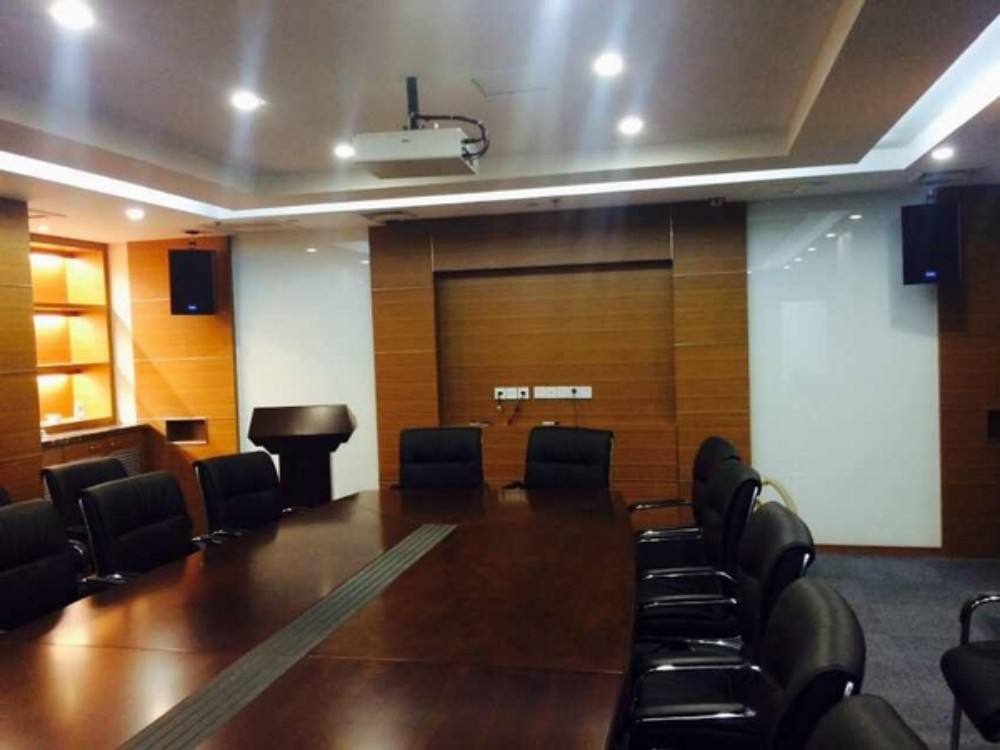

为了提高企业会议室现代科技形象,同时有效提高会议办公效率,对原有的会议室进行单独的智能化装修改造,主要实现了会议室内部灯光、电动窗帘、投影仪、电动投影幕、电动投影升降器等集中控制与智能管理,并实现了LED射灯的无级调光控制,实现了快捷的一键“入场、会议、会客、幻灯、离场”等办公会议情景控制,大大提高了会议室的利用效率与办公会议档次,给客户带来更好的企业形象与用户体验。

 此会议室智能化控制系统主要由三部分组成,首先是智能家居弱电控制箱,主要包含一些导轨式安装的控制模块,包括:系统电源,网关逻辑模块,4路开关集中驱动器,4路调光集中驱动器,6路开关集中驱动器,主要实现LED灯光,LED调光射灯,强弱电电动窗帘,电动投影幕布,投影仪电动升降器;第二部分智能控制设备主要是暗藏于天花板内的协议通讯模块与吸顶式红外转发器,主要用于控制红外设备与232或者485接口的设备,实现投影仪电源控制与232协议通讯控制;第三部分,就是人机交互界面,包括墙面的多功能触控面板,以及IPHONE、IPAD、安卓智能手机及智能平板APP客户端控制界面。

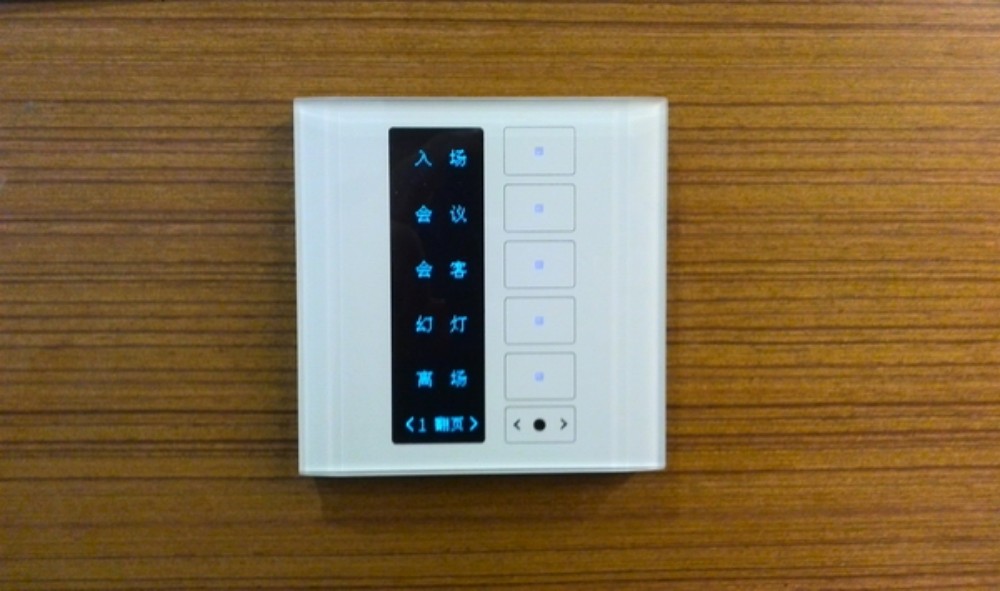

多功能面板首页情景控制界面


当有工作人员进入会议室时,直接按“入场”情景键,会议室灯光开启节能模式,电动窗帘自动打开,主要满足几个人的小型会议照明环境需要;当参会人员较多时,可以按“会议”情景键,灯光自动打开并调节到较明亮的效果;当有贵宾来访时,可以直接按“会客”情景键,所有灯光全打开,电动窗帘关闭,适合于会见高档次的客户;当需要给客户演示投影PPT时,直接按“幻灯”情景键,会议室区域灯光自动调暗到最佳投影灯光模式,电动窗帘自动关闭,电动投影幕与电动投影仪升降器自动下降,投影仪自动开启;当会议结束后,直接按“离场”模式,投影仪自动关闭,电动投影幕与电动升降器自动收起,电动窗帘自动打开,灯光自动调亮后,延时5分钟后,自动全关。

当需要临时控制某一路灯的单独开关及LED射灯调光时,则需要切换到多功能液晶面板的第二页实现操作,当需要单独开关某一路电动窗帘时,切换到多功能液晶面板的第五页面进行控制。(多功能面板最多可以设置5个不同的翻页页面,按左右箭头分别是1到5页不同页面的来回切换,如果在第一页按左箭头就直接跳到第五页了)

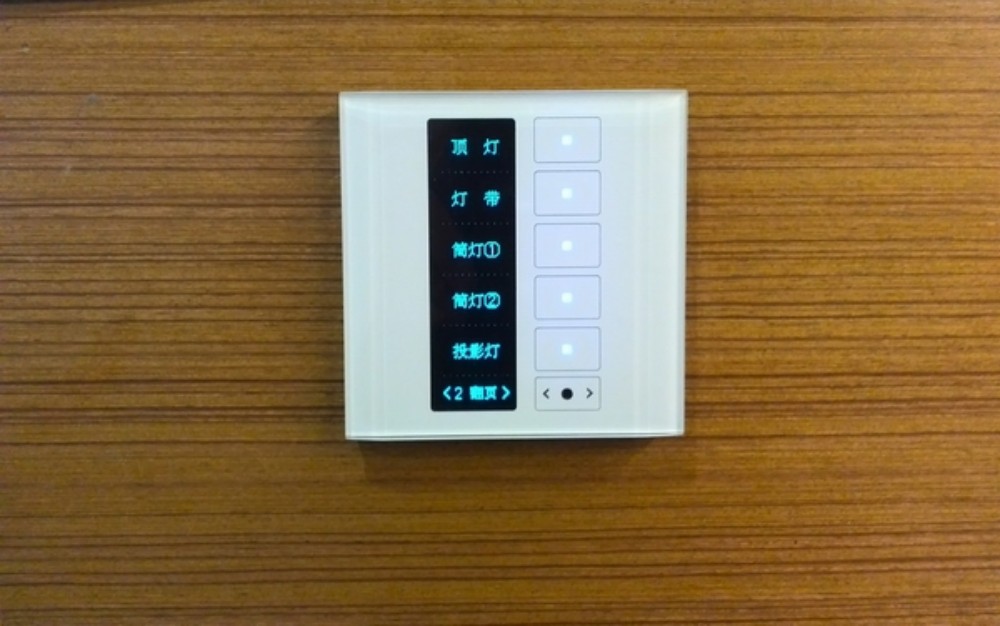

多功能面板第二页灯光分路控制界面

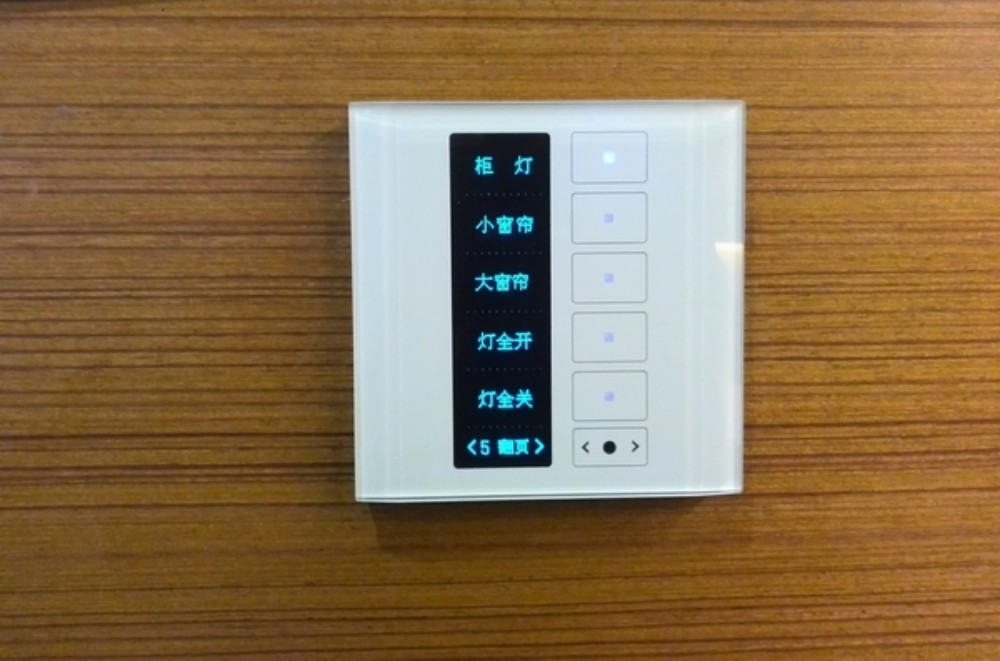

多功能面板第五页电动窗帘分控界面
