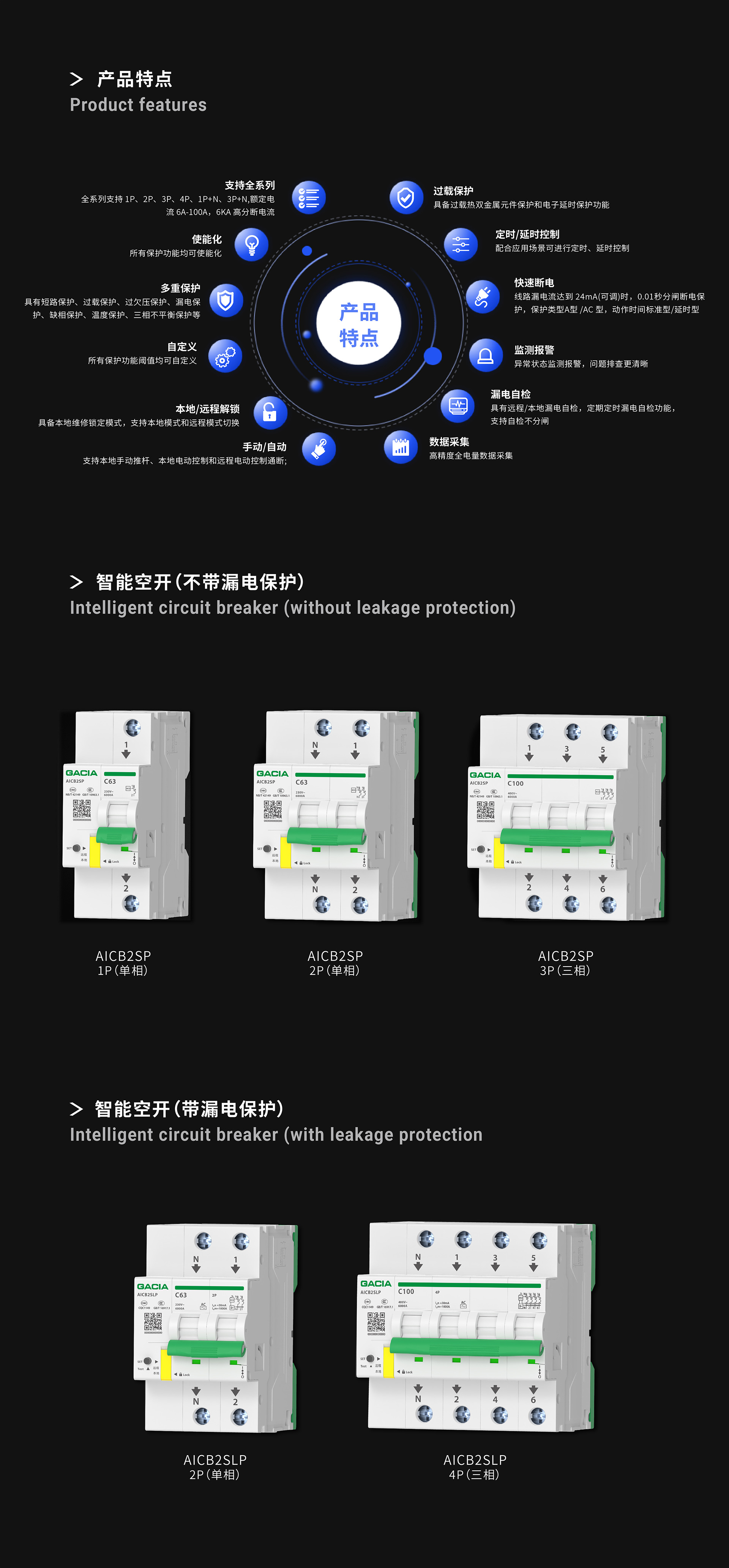

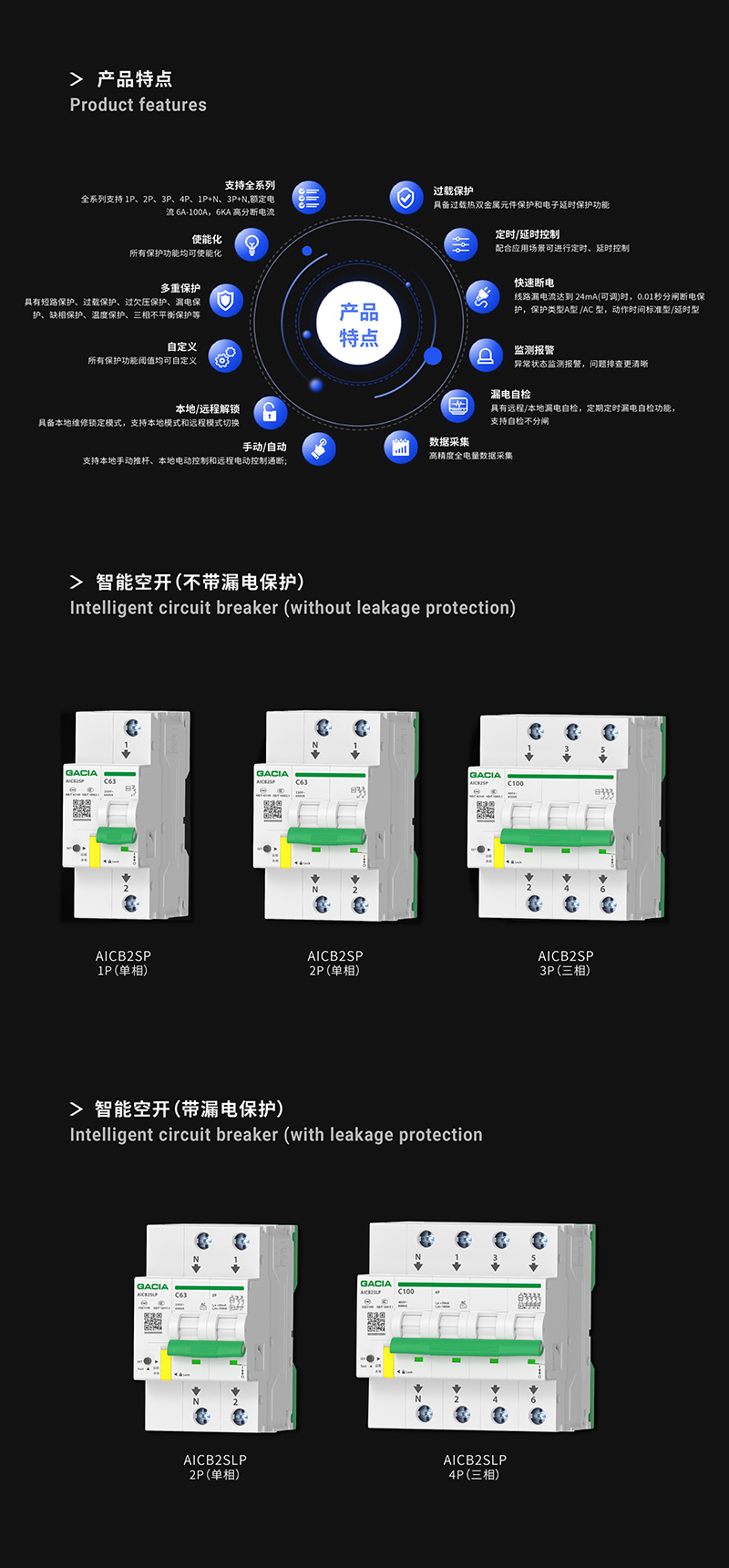

产品名称：智能空开（不带漏电保护） |
|||
产品型号：AICB2SP |
|||
极数 |
1P（单相） |
2P（单相） |
3P（三相） |
尺寸（LxWxH） |
100x36x65 |
100x54x65 |
100x72x65 |
额定电流 |
16A/20A/32A、40A/50A/63A、80A |
16A/20A/32A、40A/50A/63A、80A |
16A/20A/32A、40A/50A/63A、80A |
通讯方式 |
RS485 |
||
额定频率 |
50Hz/60Hz |
50Hz/60Hz |
50Hz/60Hz |
额定工作电压 |
AC230V |
AC230V |
AC400V |
额定绝缘电压 |
500V |
500V |
500V |
额定短路分断能力 |
4.5kA |
6kA/10kA |
6kA/10kA |
额定运行分断能力 |
4.5kA |
6kA/10kA |
6kA/10kA |
额定冲击耐受电压 |
6kV |
6kV |
6kV |
瞬时脱扣类型 |
B、C、D |
B、C、D |
B、C、D |
剩余电流类型 |
A、AC |
A、AC |
A、AC |
连接外部导线的接线端子温升 |
≤60K |
≤60K |
≤60K |
机械寿命 |
10000 次 |
20000 次 |
20000 次 |
电气寿命 |
4000 次 |
10000 次 |
10000 次 |
防护等级 |
IP20 |
IP20 |
IP20 |
接线螺丝扭力 |
≤ 4N |
≥4Nm |
≥4Nm |
功耗 |
≤ 1.8W |
≤ 1.8W |
≤ 1.8W |
安装类型 |
标准导轨 DIN35mm |
||
产品名称：智能空开（带漏电保护） |
||
产品型号：AICB2SLP |
||
极数 |
2P（单相） |
4P（三相） |
尺寸（LxWxH） |
100x54x65 |
100x90x65 |
额定电流 |
16A/20A/32A、40A/50A/63A、80A |
16A/20A/32A、40A/50A/63A、80A |
通讯方式 |
RS485 |
|
额定频率 |
50Hz/60Hz |
50Hz/60Hz |
额定工作电压 |
AC230V |
AC400V |
额定绝缘电压 |
500V |
500V |
线路漏电保护 |
线路漏电达到I△n，断路器0.01s断电保护 |
线路漏电达到I△n，断路器0.01s断电保护 |
漏电保护类型 |
A 型、AC 型 Type |
A 型、AC 型 Type |
动作时间类型 |
标准型、延时型 |
标准型、延时型 |
额定短路分断能力 |
6kA/10kA |
6kA/10kA |
额定运行分断能力 |
6kA/10kA |
6kA/10kA |
额定冲击耐受电压 |
6kV |
6kV |
瞬时脱扣类型 |
B、C、D |
B、C、D |
剩余电流类型 |
A、AC |
A、AC |
连接外部导线的接线端子温升 |
≤60K |
≤60K |
机械寿命 |
20000 次 |
20000 次 |
电气寿命 |
10000 次 |
10000 次 |
防护等级 |
IP20 |
IP20 |
接线螺丝扭力 |
≥4Nm |
≥4Nm |
功耗 |
≤ 1.8W |
≤ 1.8W |
安装类型 |
标准导轨 DIN35mm |
|
